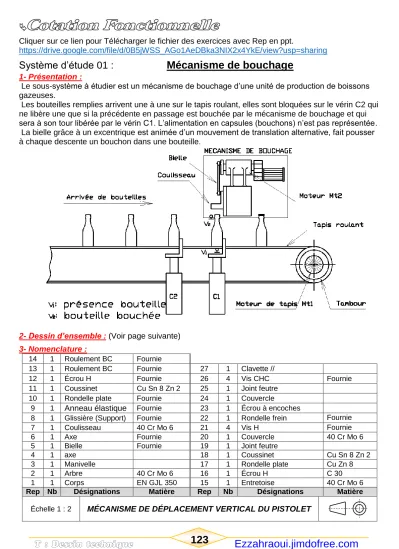

Système d’étude 01 : Mécanisme de bouchage
1- Présentation :
Le sous-système à étudier est un mécanisme de bouchage d’une unité de production de boissons gazeuses.
Les bouteilles remplies arrivent une à une sur le tapis roulant, elles sont bloquées sur le vérin C2 qui ne libère une que si la précédente en passage est bouchée par le mécanisme de bouchage et qui sera à son tour libérée par le vérin C1. L’alimentation en capsules (bouchons) n’est pas représentée.
La bielle grâce à un excentrique est animée d’un mouvement de translation alternative, fait pousser à chaque descente un bouchon dans une bouteille.
2- Dessin d’ensemble : (Voir page suivante) 3- Nomenclature :
14 1 Roulement BC Fournie
13 1 Roulement BC Fournie 27 1 Clavette //
12 1 Écrou H Fournie 26 4 Vis CHC Fournie
11 1 Coussinet Cu Sn 8 Zn 2 25 1 Joint feutre
10 1 Rondelle plate Fournie 24 1 Couvercle
9 1 Anneau élastique Fournie 23 1 Écrou à encoches
8 1 Glissière (Support) Fournie 22 1 Rondelle frein Fournie
4- Travail demandé :
a- Tracer les chaines fonctionnelles relatifs aux cotes conditions A, B, et C
b- Calculer C15, sachant que C = C =1214 13 ±0,1; C = 582 +0,3+0,2 et 0,5 C 1,1
Equation aux cotes nominales :
C= C14 + C15 + C13 - C2 C15 = C + C2 - C14 - C13
Equation aux valeurs limites :
C15Maxi = CMaxi + C2mini - C14Maxi + C13Maxi C15mini = Cmini + C2Maxi - C14mini - C13mini
Equation aux intervalles de tolérance (Vérification) ITC15 = C15Maxi - C15mini
Calcul :
C15Maxi = CMaxi + C2mini - C14Maxi + C13Maxi = 1,1 + 58,2 - 12,1 - 12,1 = 35,1 C15mini = Cmini + C2Maxi - C14mini - C13mini = 0,5 + 58,3 - 11,9 - 11,9 = 35 ITC15 = C15Maxi - C15mini = 35,1 - 35 = 0,1
c-Reporter les cotes fonctionnelles obtenues sur les dessins des pièces séparées.
C15 = 35 A11
A4
B1
B21
B20
C14 C15 C13
C2
+0,1 0
d- Tracer la chaine fonctionnelle relative à la cote condition D.
D
D8
D7
Système d’étude 02 : Touret à meuler
Tracer les chaines fonctionnelles relatives aux cotes conditions A, B, C et F.
16 11 12 13 15 17
18 20 19
14 10
9 8
7
6 5 3 4
2 1
A B C
F
Plan de jauge
A8
A6
A7
A8
A1
A2
A3
A5
A8
A20
A8
A20
