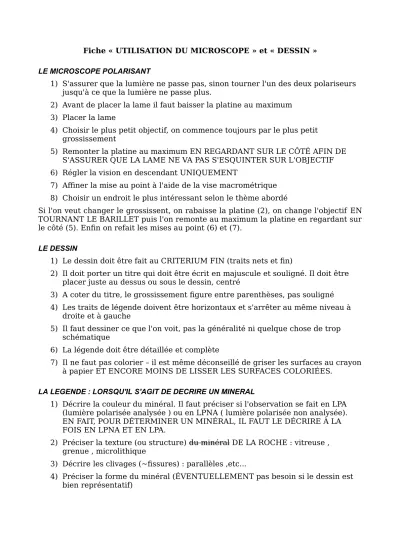

Fiche « UTILISATION DU MICROSCOPE » et « DESSIN »
LE MICROSCOPE POLARISANT
1) S'assurer que la lumière ne passe pas, sinon tourner l'un des deux polariseurs jusqu'à ce que la lumière ne passe plus.
2) Avant de placer la lame il faut baisser la platine au maximum 3) Placer la lame
4) Choisir le plus petit objectif, on commence toujours par le plus petit grossissement
5) Remonter la platine au maximum EN REGARDANT SUR LE CÔTÉ AFIN DE S'ASSURER QUE LA LAME NE VA PAS S'ESQUINTER SUR L'OBJECTIF 6) Régler la vision en descendant UNIQUEMENT
7) Affiner la mise au point à l'aide de la vise macrométrique 8) Choisir un endroit le plus intéressant selon le thème abordé
Si l'on veut changer le grossissent, on rabaisse la platine (2), on change l'objectif EN TOURNANT LE BARILLET puis l'on remonte au maximum la platine en regardant sur le côté (5). Enfin on refait les mises au point (6) et (7).
LE DESSIN
1) Le dessin doit être fait au CRITERIUM FIN (traits nets et fin)
2) Il doit porter un titre qui doit être écrit en majuscule et souligné. Il doit être placer juste au dessus ou sous le dessin, centré
3) A coter du titre, le grossissement figure entre parenthèses, pas souligné 4) Les traits de légende doivent être horizontaux et s'arrêter au même niveau à
droite et à gauche
5) Il faut dessiner ce que l'on voit, pas la généralité ni quelque chose de trop schématique
6) La légende doit être détaillée et complète
7) Il ne faut pas colorier – il est même déconseillé de griser les surfaces au crayon à papier ET ENCORE MOINS DE LISSER LES SURFACES COLORIÉES.
LA LEGENDE : LORSQU'IL S'AGIT DE DECRIRE UN MINERAL
1) Décrire la couleur du minéral. Il faut préciser si l'observation se fait en LPA (lumière polarisée analysée ) ou en LPNA ( lumière polarisée non analysée).
EN FAIT, POUR DÉTERMINER UN MINÉRAL, IL FAUT LE DÉCRIRE À LA FOIS EN LPNA ET EN LPA.
2) Préciser la texture (ou structure) du minéral DE LA ROCHE : vitreuse , grenue , microlithique
3) Décrire les clivages (~fissures) : parallèles ,etc...
4) Préciser la forme du minéral (ÉVENTUELLEMENT pas besoin si le dessin est bien représentatif)
