Tony Leparoux, professeur de physique-chimie

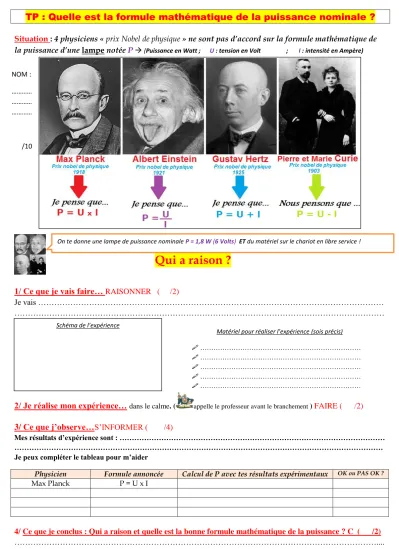

TP : Quelle est la formule mathématique de la puissance nominale ?
Situation : 4 physiciens « prix Nobel de physique » ne sont pas d’accord sur la formule mathématique de
la puissance d’une lampe notée P
(Puissance en Watt ; U : tension en Volt ; I : intensité en Ampère)1/ Ce que je vais faire… RAISONNER ( /2)
Je vais ………
………
2/ Je réalise mon expérience…
dans le calme. ( appelle le professeur avant le branchement )FAIRE ( /2)
3/ Ce que j’observe… S’INFORMER ( /4)
Mes résultats d’expérience sont : ………
………
Je peux compléter le tableau pour m’aider
Physicien Formule annoncée Calcul de P avec tes résultats expérimentaux OK ou PAS OK ?
Max Planck P = U x I
4/ Ce que je conclus : Qui a raison et quelle est la bonne formule mathématique de la puissance ? C ( /2)
………....
Qui a raison ?
On te donne une lampe de puissance nominale P = 1,8 W (6 Volts) ET du matériel sur le chariot en libre service !
Schéma de l’expérience
Matériel pour réaliser l’expérience (sois précis)
………
………
………
………
………
NOM :
…………
…………
…………
/10
Tony Leparoux, professeur de physique-chimie
5/ Vérification :
D’autres mesures ont été effectuées avec les lampes AVANT et ARRIERE d’un scooter :5/ Vérification :
D’autres mesures ont été effectuées avec les lampes AVANT et ARRIERE d’un scooter :5/ Vérification :
D’autres mesures ont été effectuées avec les lampes AVANT et ARRIERE d’un scooter :Pour le phare avant, j’ai mesuré I = 2,5 A
Pour le phare arrière, sa puissance est de P = 4 W.
Est-ce que la formule marche ?
………
………
………
………
………
Pour le phare avant, j’ai mesuré I = 2,5 A
Pour le phare arrière, sa puissance est de P = 4 W.
Est-ce que la formule marche ?
………
………
………
………
………
Pour le phare avant, j’ai mesuré I = 2,5 A
Pour le phare arrière, sa puissance est de P = 4 W.
Est-ce que la formule marche ?
………
………
………
………
………
Tony Leparoux, professeur de physique-chimie
TP : Quelle est la formule mathématique de la puissance nominale ?- Correction
Situation : 4 physiciens « prix Nobel de physique » ne sont pas d’accord sur la formule mathématique dela puissance d’une lampe notée P
Watt (Puissance en Watt ; U : tension en Volt ; I : intensité en Ampère)1/ Ce que je vais faire… RAISONNER ( /2)
Je vais mesurer la tension (avec un voltmètre) et l’intensité (avec un ampèremètre) aux bornes d’une lampe de (6V – 1,8 W) alimentée avec un générateur de 6 V. On en déduira par la suite, avec quelques opérations, qui a raison.
2/ Je réalise mon expérience…
dans le calme. ( appelle le professeur avant le branchement)FAIRE ( /2)
3/ Ce que j’observe… S’INFORMER ( /4)
Mes résultats d’expérience sont : J’obtiens les résultats suivants en mettant le générateur de tension continue sur 6 V U = 5,99 V et I = 0,30 A
Je peux compléter le tableau pour m’aider
Qui a raison ?
On te donne une lampe de puissance nominale PWatt = 1,8 W (6 Volts) ET du matériel sur le chariot en libre-service !
Matériel pour réaliser l’expérience (sois précis)
5 fils
Une lampe 6V – 1,8 W
Ampèremètre
Voltmètre
Générateur
Tony Leparoux, professeur de physique-chimie Elève Formule annoncée Calcul de P avec tes résultats expérimentaux OK ou PAS OK ?
Max Planck P = U x I
P = 5,99 x 0,30 = 1,80 OK
Albert Einstein P =
UI
P = 5,99/0,30 =19.9 Pas OK
Gustav Hertz P = U + I P = 5,99 + 0,30 = 6.29 Pas OK
Pierre et Marie
Curie P = U – I P = 5,99 – 0,30 = 5.69 Pas OK
4/ Ce que je conclus : Qui a raison et quelle est la bonne formule mathématique de la puissance ? C ( /2) C’est Max Planck qui a raison puisque le résultat est le plus proche de la puissance nominale annoncé.
Donc la formule de la puissance nominale est P = U x I
(I en ampère, U en volt et P en watt)5/ Vérification :
D’autres mesures ont été effectuées avec les lampes AVANT et ARRIERE d’un scooter :Pour le phare avant, j’ai mesuré I = 2,5 A
Pour le phare arrière, sa puissance est de P = 4 W.
Est-ce que la formule marche ? Phare avant : P = U x I = 2,5 x 6 = 15 W
C’est la bonne indication
Phare arrière : P = U x I = 6 x 0,67
= 4,02 W
C’est à peu près la bonne indication
