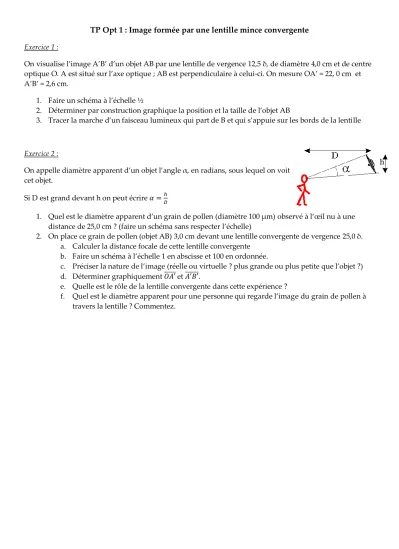

TP Opt 1 : Image formée par une lentille mince convergente
Exercice 1 :On visualise l’image A’B’ d’un objet AB par une lentille de vergence 12,5 δ, de diamètre 4,0 cm et de centre optique O. A est situé sur l’axe optique ; AB est perpendiculaire à celui-ci. On mesure OA’ = 22, 0 cm et A’B’ = 2,6 cm.
1. Faire un schéma à l’échelle ½
2. Déterminer par construction graphique la position et la taille de l’objet AB
3. Tracer la marche d’un faisceau lumineux qui part de B et qui s’appuie sur les bords de la lentille
Exercice 2 :
On appelle diamètre apparent d’un objet l’angle α, en radians, sous lequel on voit cet objet.
Si D est grand devant h on peut écrire
1. Quel est le diamètre apparent d’un grain de pollen (diamètre 100 µm) observé à l‘œil nu à une distance de 25,0 cm ? (faire un schéma sans respecter l’échelle)
2. On place ce grain de pollen (objet AB) 3,0 cm devant une lentille convergente de vergence 25,0 δ.
a. Calculer la distance focale de cette lentille convergente b. Faire un schéma à l’échelle 1 en abscisse et 100 en ordonnée.
c. Préciser la nature de l’image (réelle ou virtuelle ? plus grande ou plus petite que l’objet ?) d. Déterminer graphiquement et .
e. Quelle est le rôle de la lentille convergente dans cette expérience ?
f. Quel est le diamètre apparent pour une personne qui regarde l’image du grain de pollen à travers la lentille ? Commentez.
