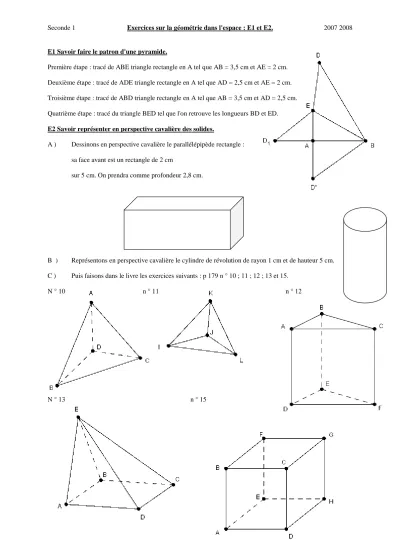

Seconde 1 Exercices sur la géométrie dans l'espace : E1 et E2. 2007 2008

E1 Savoir faire le patron d'une pyramide.

Première étape : tracé de ABE triangle rectangle en A tel que AB = 3,5 cm et AE = 2 cm.

Deuxième étape : tracé de ADE triangle rectangle en A tel que AD = 2,5 cm et AE = 2 cm.

Troisième étape : tracé de ABD triangle rectangle en A tel que AB = 3,5 cm et AD = 2,5 cm.

Quatrième étape : tracé du triangle BED tel que l'on retrouve les longueurs BD et ED.

E2 Savoir représenter en perspective cavalière des solides.

A ) Dessinons en perspective cavalière le parallélépipède rectangle : sa face avant est un rectangle de 2 cm

sur 5 cm. On prendra comme profondeur 2,8 cm.

B ) Représentons en perspective cavalière le cylindre de révolution de rayon 1 cm et de hauteur 5 cm.

C ) Puis faisons dans le livre les exercices suivants : p 179 n ° 10 ; 11 ; 12 ; 13 et 15.

N ° 10 n ° 11 n ° 12

N ° 13 n ° 15
