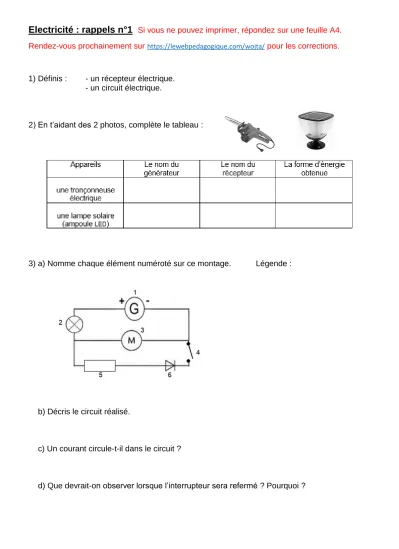

Electricité : rappels n°1
Si vous ne pouvez imprimer, répondez sur une feuille A4.Rendez-vous prochainement sur https://lewebpedagogique.com/wojta/ pour les corrections.
1) Définis : - un récepteur électrique.
- un circuit électrique.
2) En t’aidant des 2 photos, complète le tableau :
3) a) Nomme chaque élément numéroté sur ce montage. Légende :
b) Décris le circuit réalisé.
c) Un courant circule-t-il dans le circuit ?
d) Que devrait-on observer lorsque l’interrupteur sera refermé ? Pourquoi ?
4) Le pont en H (Source : https://openclassrooms.com/fr)
Nous savons qu’un moteur alimenté par du courant continu ne tourne que dans un sens.
Ce montage, réalisé avec 4 interrupteurs, permet de le faire tourner dans les 2 sens.
Ces interrupteurs doivent fonctionner deux par deux, mais tu dois être prudent car des erreurs sont possibles !
a) Que se passe-t-il si on actionne les interrupteurs A et C ?
b) Que se passe-t-il si on actionne les interrupteurs A et D ?
c) Que se passe-t-il si on actionne les interrupteurs A et B ?
d) Que doit-on faire pour activer la rotation en sens inverse ?
5) a) Quel calibre a été sélectionné pour prendre cette mesure ?
b) Le choix du calibre est-il adéquat ?
c) Quel nom porte la grandeur électrique mesurée ?
d) Quel nom donne-t-on alors à cet instrument ?
e) Les connections des 2 sondes sont-elles correctes ?
f) Pour réaliser cette mesure, comment l’appareil doit-il être connecté au circuit ?
