TP-BAC PRO-43
PRODUCTION D’ENERGIE ELECTRIQUE
Nom et prénom de l’élève
OBJECTIFS - Identifier les différentes sources d’énergie.
- Connaître les différentes parties des usines de production d’électricité.

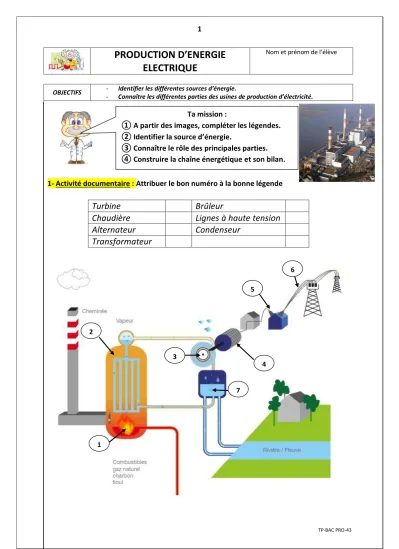

1- Activité documentaire : Attribuer le bon numéro à la bonne légende
Turbine Brûleur
Chaudière Lignes à haute tension
Alternateur Condenseur
Transformateur
Ta mission :
① A partir des images, compléter les légendes.
② Identifier la source d’énergie.
③ Connaître le rôle des principales parties.
④ Construire la chaîne énergétique et son bilan.
2
1
5
3
4
6
7
2
TP-BAC PRO-43
2- Principe de fonctionnement
Les centrales thermiques brûlent du charbon, du pétrole ou du gaz dans une chaudière en dégageant de la chaleur. Cette chaleur transforme l’eau sous forme de vapeur.
Cette vapeur est conduite jusqu'à la turbine, qui entraine entraîne à son tour l’alternateur pour produire de l’électricité ; L’électricité produite est acheminée par des lignes à haute tension.
A la sortie de la turbine, la vapeur est à nouveau transformée en eau, grâce a un condenseur. Ce condenseur est alimenté par l’eau d’une rivière.
2-1 Quelles sources d’énergie permet le fonctionnement de cette centrale ?
2-2 Quelle est le rôle des parties suivantes :
→ de la chaudière :
→ de l’alternateur :
→ du condenseur :
→ du transformateur :
3
TP-BAC PRO-43
3- Construire les chaînes énergétiques et donner le bilan énergétique de chacune
PERTES
Bilan énergétique :
PERTES
Bilan énergétique :
CHAUDIÈRE
ALTERNATEUR
4
