Etude des interférences entre injections multiples de CO

dans un aquifère salin profond à l’échelle industrielle

Interferences between multiple industrial-scale CO

injections

in a deep saline aquifer

M. Julio GONCALVES,Professeur, Université d’Aix Marseille Président

Mme Mickaele LE RAVALEC,Docteur HDR, IFP Energies Nouvelles Rapporteur

M. Philippe RENARD,Professeur, Université de Neufchâtel (Suisse) Rapporteur

M. Pascal AUDIGANE,Docteur, BRGM Examinateur

M. Dominique BRUEL,Maître de recherche, Mines ParisTech Examinateur

Mme Chantal de FOUQUET,Directrice de recherche, Mines ParisTech Examinateur MINES ParisTech

Ces travaux de thèse ont été effectués dans le cadre de la Chaire CTSC (Capture, Transport et Stockage de CO2). Cette chaire a permis à la fois de financer des thèses couvrant, au sens large, cette thématique et à contribuer au suivi des travaux en mettant en place des échanges réguliers, associant des intervenants et participants d’horizons divers. Mes premiers remercie-ments vont donc à la Chaire et à ces participants qui ont accepté et financé ce sujet de thèse ainsi que pour ces rencontres/séminaires qui permettaient une mise à jour bénéfique pour l’avancée des travaux.

Je remercie les membres du jury qui ont accordé du temps et leur attention à mon travail. Je remercie mes encadrants, Dominique Bruel et Chantal de Fouquet, pour avoir accepté que je m’engage dans ces travaux de thèse, pour m’avoir fait confiance et accompagnée au cours de mes pérégrinations dans le monde de la recherche. Merci pour nos échanges et vos conseils prodigués au cours de la thèse.

Sans pouvoir citer toutes les personnes qui ont pu m’aider, je tenais à remercier en particu-lier : Hélène Beucher pour les discussions à propos du modèle 3D de bassin et pour toutes les simulations des réalisations de ce modèle sous Isatis ; ainsi que les personnes de Kidova pour leur aide indispensable et leur réactivité afin de résoudre le problème du passage de Gocad à Tough2 pour le modèle 3D, et mes courageux re-lecteurs.

Mes remerciements vont également aux membres de l’équipe SHR pour m’avoir accueilli au sein de l’équipe à Fontainebleau, en particulier à Kayad Ahmed Moussa qui m’a adopté dans son bureau, à Patrick Goblet et Emmanuel Ledoux pour leurs conseils et commentaires pertinents, à la joyeuse youth team qui se fait et se défait au grès des soutenances, post-doc, renouvellement de contrats (bon courage pour la suite à Baptiste, Ghassan, Laurianne, Léna, Wilfried) et à Dominique Vassiliadis qui est toujours d’une aide précieuse pour toutes les for-malités administratives.

Je remercie tous ceux que j’ai rencontré à Fontainebleau, souvent à travers l’école des Mines, pour les échanges et amitiés qui se sont construites, arrondissant les angles des errances de thésard (big-up spécial pour Estelle et Amira qui n’ont jamais été à court d’idées ou de persé-vérance pour me sortir la tête de mon pc).

Plus généralement, j’adresse mes remerciements à toutes celles et ceux qui m’ont incité et donné l’envie d’entrer dans la cours de jeux de la recherche.

Enfin, je remercie tous ceux qui m’ont entouré pendant ce périple : ma famille pour leur sou-tien au cours de ces longues années d’études, mes amis (CMAJSPBFHGETL..., entourez votre initiale :-)) et Léo qui, entre deux pépites d’or en Australie ou deux morceaux de phosphates en Arabie, a su se transformer en mon motor/advisor/corrector/translator/...

Le stockage géologique de CO2 est envisagé pour contribuer à la réduction des émissions de CO2 dans l’atmosphère. Dans le cadre d’injection de CO2 à l’échelle industrielle (millions à gigatonnes de CO2), les aquifères salins profonds seraient les mieux adaptés à ce type de projets en terme de capacité.

Toutefois, ces injections vont affecter le système naturel en induisant des perturbations des gradients de pression à court et à moyen terme.

Des études prévisionnelles sont nécessaires pour évaluer ces perturbations ainsi que les risques de contamination (fuites de CO2, déplacement des fluides natifs), et les risques d’inter-férences entre projets d’injection ou entre utilisations du sous-sol.

Les aquifères salins étant généralement peu caractérisés, les incertitudes géologiques sont à considérer lors de l’étude de faisabilité du stockage et des risques associés puisque les pa-ramètres géologiques influencent la réponse du système à l’injection. Nous nous sommes in-téressés aux incertitudes résultantes en termes de prévisions de perturbations de pression et de migration de CO2 et à leurs conséquences sur la faisabilité des projets de stockage. Dans un premier temps, les incertitudes de modélisation (changement d’échelle, résolution de la va-riabilité spatiale des propriétés pétrophysiques) et géologiques (propriétés pétrophysiques de la formation d’injection et de la couverture) ont été étudiées sur des modèles 2D conceptuels. L’objectif étant de balayer les champs d’incertitudes pour des modèles peu coûteux en temps de calcul, pour ensuite, réduire les évaluations à effectuer dans le cadre de la modélisation 3D régionale du système souterrain et y appliquer des méthodes simplifiées, validées en deux dimensions.

Des centaines de réalisations stochastiques sont utilisées pour évaluer l’influence de la va-riabilité spatiale de la perméabilité. Pour limiter le nombre de simulations d’écoulement à effec-tuer, des méthodes de sélection de réalisations, à partir de "proxy-response" (i.e. approximation de la réponse par une méthode de calcul simplifiée) ont été testées et validées.

Ensuite, les modèles 3D sont construits à partir des données d’un modèle hydrogéologique du bassin parisien. Différents scénarios d’injection sont envisagés. La sensibilité de la réponse est étudiée principalement par rapport à la variabilité spatiale de la perméabilité et à la com-pressibilité des pores. Cette dernière étape permet de mieux appréhender les risques d’interfé-rences en fonction des incertitudes majeures, d’une part des paramètres géologiques, et d’autre part des paramètres physiques liés à l’injection.

Mots clés : Stockage géologique de CO2, Aquifère, Echelle régionale, Incertitudes géologiques, Interférences, Hétérogénéités.

This thesis studies the regional-scale response of an aquifer system to a massive CO2 in-jection. Industrial-scale CO2 injections into deep saline aquifers affect natural groundwater systems by generating short-term to medium-term pressure gradient perturbations.

To evaluate contamination risks and interference risks between injection projects or other uses of underground space, modelling studies become necessary. The geological parameters of underground formations are also to be taken into consideration as they certainly influence the injection response. But, saline aquifers are generally poorly-characterized which adds uncer-tainties to an already complex system.

This thesis aims to explore uncertainties in pressure perturbations and CO2 migration pre-dictions, and their consequences in terms of CO2 storage feasibility studies.

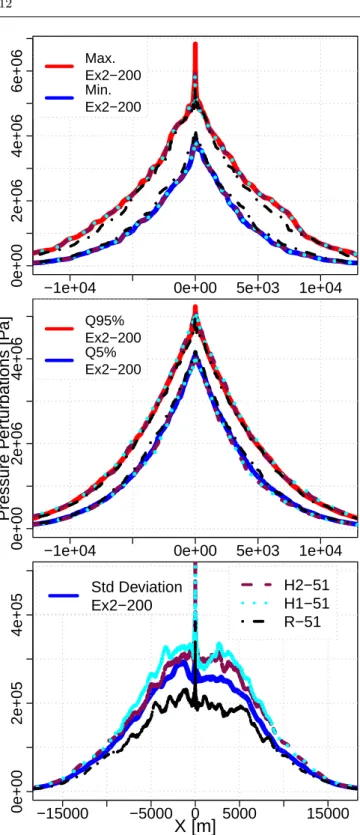

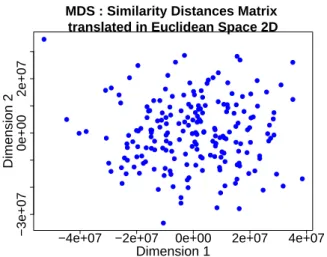

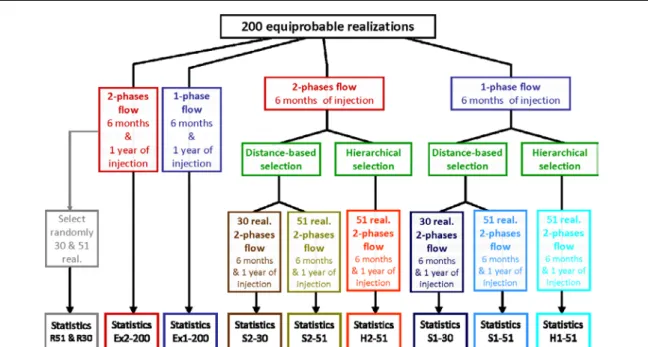

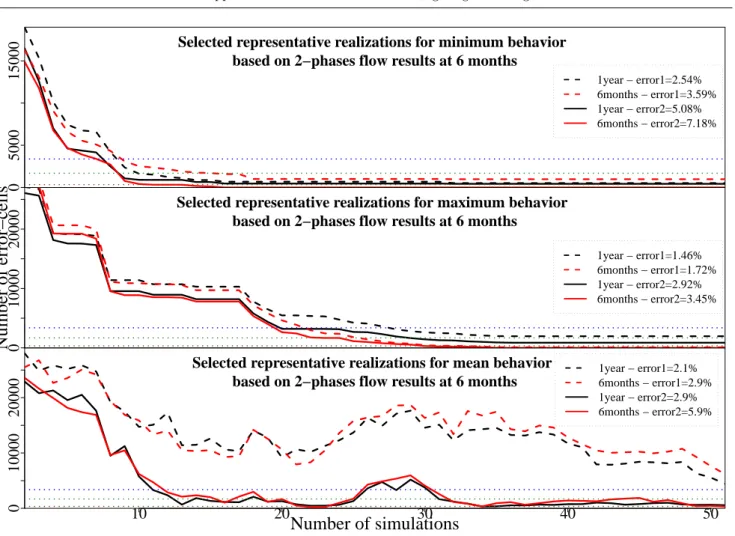

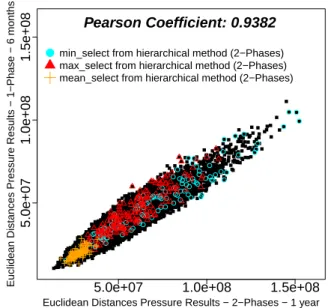

Firstly, modelling and geological uncertainties have been tested on 2D conceptual models. This step, based on simpler models than 3D ones, allows a fast uncertainties discrimination and save computational time. Hundreds of stochastic realizations are generated to define the influence of permeability spatial variability. To limit the number of flow simulations, selection procedures of realizations are applied and tested. Selections are derived from fast-calculations methods called "‘proxy-response"’.

Secondly, once these methods have been 2D tested and validated, and once a number of uncertainties have been eliminated, these methods and related ones are applied to the under-ground system 3D modelling. The 3D models have been built based on available data from an existing Paris Basin hydrogeological model. Several injection scenarios have been considered and tested. Permeability spatial variability and pore compressibility are the two main para-meters chosen to evaluate the injection response. This last step allows a better definition of interference risks between the major uncertainties from geological parameters and injection-related physical parameters.

Keywords : CO2 geological storage, Deep saline aquifer, Large scale, Geological uncertainties, Interferences, Heterogeneities.
