Résumé

Ce travail étudie la possibilité de courber le lobe central d’un faisceau Bessel d’ordre zéro sur de longues distances le long de son axe de propagation à l’aide d’un miroir liquide déformable. La méthode suggérée est fixe de sorte qu’aucun élément optique ne se déplace lors du processus. La méthode permet de conserver la symétrie du lobe central lors de la trajectoire du faisceau. Des simulations théoriques ont été développées et montrent que différentes formes de courbures de trajectoires peuvent être produites. Plusieurs méthodes de production de faisceaux à trajectoires courbées ont été étudiées; citons les masques en transmission, les éléments optiques holographiques et les miroirs liquides déformables. Les résultats obtenus avec le miroir liquide déformable sont présentés et permettent, par exemple, de produire un faisceau Bessel d’ordre zéro Jo(αr) à trajectoire parabolique pouvant courber de 0,6 mm après une distance de propagation de 30 cm tout en conservant une largeur à mi-hauteur de 60 microns au niveau du lobe central. Des faisceaux avec des courbures de trajectoire d’ordre supérieur ont également été produits. Il a aussi été possible de séparer le lobe central d’un faisceau en deux lors de sa propagation et de faire courber un faisceau Bessel d’ordre 1 J1(αr). Cette méthode est tout attitrée pour permettre l’inscription de guides d’onde courbés.

v

Abstract

We propose a strategy to curve the trajectory of the central lobe of a zero order Bessel beam Jo(αr) along its propagation axis. The proposed method involves modifying the phase of the beam incident on an adaptive mirror. We show that the central lobe of the beam can be propagated along parabolic and cubic trajectories while preserving its symmetry. Theoretical simulations were reproduced in laboratory using an adaptive liquid mirror. The parabolic trajectory of the 60-micron central spot of a Jo(αr) beam exhibits a 0.6-mm off axis shift after 30-cm propagation. The versatility of the adaptive liquid mirror allows producing other beam shapes and trajectories. For example, it is possible to split the central lobe of a Bessel beam in two (Y shape); it is also possible to modify the diameter of a tunnel beam during the propagation a higher-order J1(αr) Bessel beam. Comparison with Airy beams and potential applications in guided-wave optics will be discussed.

vii

Table des matières

Résumé ... iii

Abstract ... v

Table des matières ... vii

Liste des figures ... ix

Remerciements ... xxi

Chapitre 1 : Introduction ... 1

Chapitre 2 : Théorie sur la génération de faisceaux optiques à trajectoire courbée ... 6

2.1 Méthode des tranches annulaires circulaires ... 6

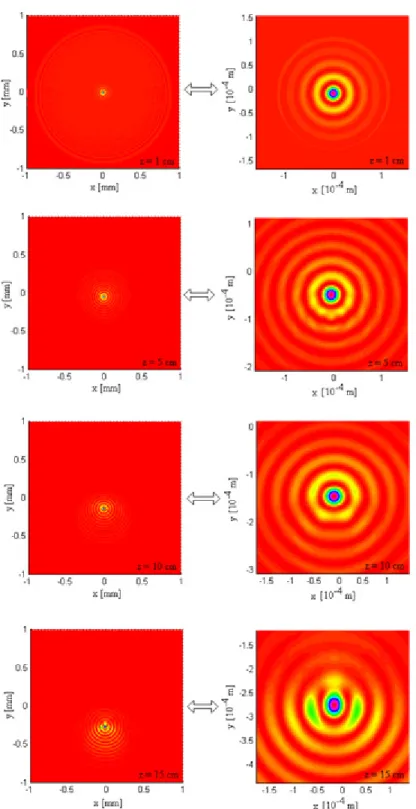

2.2 Étude du faisceau Bessel-Gauss à trajectoire courbée ... 13

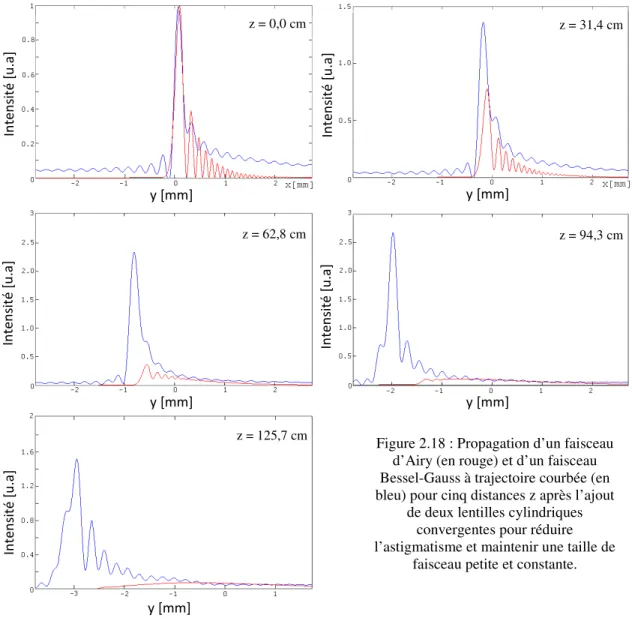

2.3 Simulations théoriques et amélioration du faisceau Bessel-Gauss à trajectoire courbée en comparaison avec le faisceau d’Airy ... 24

2.4 Modèles de faisceaux à trajectoire courbées d’ordre z3, z1,5 et z2-z ... 39

2.5 Modèle de faisceau Bessel d’ordre 1 à trajectoire courbée ... 48

2.6 Modèle d’un faisceau ampoule ... 53

2.7 Modèle d’un faisceau-jonction en Y ... 60

Chapitre 3 : Méthodes de production des profils de phase asymétriques ... 63

3.1 Les masques en transmission ... 63

3.2 Les éléments optiques holographiques (HOE) ... 69

3.3 Les SLM et les miroirs liquides déformables MLDM ... 75

3.4 Description du montage optique avec le miroir liquide déformable ... 78

3.5 Caractérisation du miroir liquide avec actuateurs et conception d’un axicon en réflexion ... 80

Chapitre 4 : Analyse des faisceaux expérimentaux à trajectoires courbées l’aide d’un miroir liquide déformable ... 89

4.1 Conception du profil de phase ... 89

4.2 Méthode de mesure des courbures de trajectoire et résultats pour un faisceau Bessel-Gauss à trajectoire parabolique ... 95

4.3 Optimisation des paramètres du faisceau Bessel courbe ... 101

viii

4.5 Conception et analyse de faisceaux Bessel courbés d’ordre 1 ... 129

4.6 Conception et analyse de faisceaux ampoules ... 134

4.7 Conception et analyse de faisceaux-jonction en Y ... 138

Chapitre 5 : Conclusion et perspectives ... 141

Annexe A : Amélioration informatique de l’image produite par la BPM produite par Matlab ... 145

Annexe B : Simulateur numérique commenté sur Matlab pour la propagation de faisceaux courbes (BPM) ... 148
