TP N°5: LCD

N/A
N/A
Protected

Academic year: 2022

Partager "TP N°5: LCD"

Copied!
3
0
0

Texte intégral

(1)

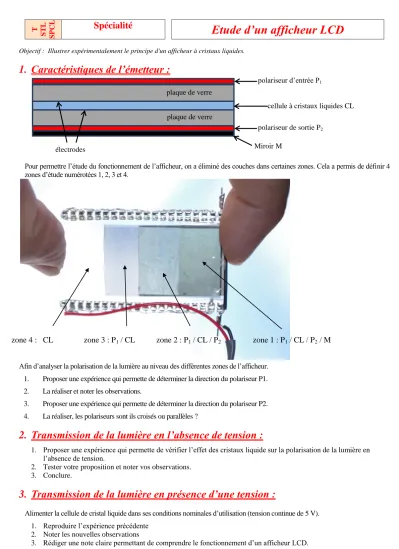

Objectif : Illustrer expérimentalement le principe d'un afficheur à cristaux liquides.

1. Caractéristiques de l’émetteur :

Pour permettre l’étude du fonctionnement de l’afficheur, on a éliminé des couches dans certaines zones. Cela a permis de définir 4 zones d’étude numérotées 1, 2, 3 et 4.

Afin d’analyser la polarisation de la lumière au niveau des différentes zones de l’afficheur.

1. Proposer une expérience qui permette de déterminer la direction du polariseur P1.

2. La réaliser et noter les observations.

3. Proposer une expérience qui permette de déterminer la direction du polariseur P2.

4. La réaliser, les polariseurs sont ils croisés ou parallèles ?

2. Transmission de la lumière en l’absence de tension :

1. Proposer une expérience qui permette de vérifier l’effet des cristaux liquide sur la polarisation de la lumière en l’absence de tension.

2. Tester votre proposition et noter vos observations.

3. Conclure.

3. Transmission de la lumière en présence d’une tension :

Alimenter la cellule de cristal liquide dans ses conditions nominales d’utilisation (tension continue de 5 V).

1. Reproduire l’expérience précédente 2. Noter les nouvelles observations

3. Rédiger une note claire permettant de comprendre le fonctionnement d’un afficheur LCD.

T STL SPCL

Spécialité Etude d’un afficheur LCD

plaque de verre

plaque de verre

Miroir M électrodes

polariseur d’entrée P1

polariseur de sortie P2

cellule à cristaux liquides CL

zone 4 : CL zone 3 : P

1

/ CL zone 2 : P

1

/ CL / P

2

zone 1 : P

1

/ CL / P

2

/ M

(2)

Liste du matériel : Elèves :

 Banc optique

 Lanterne avec dépoli

 Deux polariseurs avec leur support

 Support plastique + support diapo sur tige + Afficheurs LCD

 Lentille +8 + support

 Ecran

 Alimentation 5V

Exp 1 :

Lanterne avec Polariseur LCD +8 Ecran

papier calque

0 10 20 45 70 cm

Exp 2 :

Polariseur

Lanterne avec LCD +8 Ecran

papier calque

0 10 20 45 70 cm

Exp 3 :

Lanterne avec Polariseur LCD +8 Ecran

papier calque

0 10 20 45 70 cm
