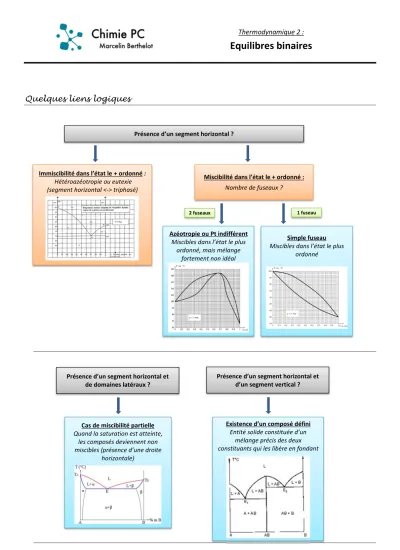

Thermodynamique 2 :
Equilibres binaires
Quelques liens logiques
Présence d’un segment horizontal ?
Immiscibilité dans l’état le + ordonné : Hétéroazéotropie ou eutexie (segment horizontal <-> triphasé)
Miscibilité dans l’état le + ordonné : Nombre de fuseaux ?
Azéotropie ou Pt indifférent Miscibles dans l’état le plus
ordonné, mais mélange fortement non idéal
Simple fuseau Miscibles dans l’état le plus
ordonné
2 fuseaux 1 fuseau
Présence d’un segment horizontal et de domaines latéraux ?
Cas de miscibilité partielle Quand la saturation est atteinte,
les composés deviennent non miscibles (présence d’une droite
horizontale)
Présence d’un segment horizontal et d’un segment vertical ?
Existence d’un composé défini Entité solide constituée d’un
mélange précis des deux constituants qui les libère en fondant
Vocabulaire sur les frontières :
Transition Solide-Liquide Transition Liquide-Vapeur
Frontières
Solidus
Frontière entre zone « tout solide » et zone
« diphasée solide-liquide » Info : composition phase solide xi
sol ou wi sol
Courbe de rosée
Frontière entre zone « tout vapeur » et zone « diphasée solide-liquide » Info : composition phase solide xi
vap ou wi vap
Liquidus
Frontière entre zone « tout liquide » et zone « diphasée solide-liquide » Info : composition phase solide xi
liq ou wi liq
Courbe d’ébullition
Frontière entre zone « tout liquide » et zone « diphasée solide-liquide » Info : composition phase solide xi
liq ou wi liq
Miscibilité,
loin de l’idéalité Point indifférent Azéotrope
Non miscibilité Eutectique Hétéroazéotrope
Inversion de l’orientation des fuseaux au changement isobare-isotherme :
T P = cste P T = cste
Vapeur P*sat,1 Liquide
T*eb,2
L + V
L + V
P*sat,2
T*eb,1
Liquide Vapeur
x2 x2
Diagramme isobare Diagramme isotherme
Domaine diphasé ? Théorème de l’horizontale : composition qualitative (xi φ) Théorème des moments chimiques : compo quantitative (nφ)
Composé le plus volatil ? Température d’ébullition la plus faible Pression de vapeur saturante la plus grande
