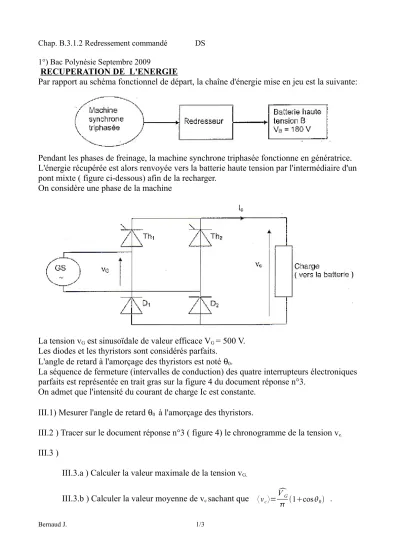

Chap. B.3.1.2 Redressement commandé DS 1°) Bac Polynésie Septembre 2009

RECUPERATION DE L'ENERGIE

Par rapport au schéma fonctionnel de départ, la chaîne d'énergie mise en jeu est la suivante:

Pendant les phases de freinage, la machine synchrone triphasée fonctionne en génératrice.

L'énergie récupérée est alors renvoyée vers la batterie haute tension par l'intermédiaire d'un pont mixte ( figure ci-dessous) afin de la recharger.

On considère une phase de la machine

La tension v

est sinusoïdale de valeur efficace V

= 500 V.

Les diodes et les thyristors sont considérés parfaits.

L'angle de retard à l'amorçage des thyristors est noté θ

.

La séquence de fermeture (intervalles de conduction) des quatre interrupteurs électroniques parfaits est représentée en trait gras sur la figure 4 du document réponse n°3.

On admet que l'intensité du courant de charge Ic est constante.

III.1) Mesurer l'angle de retard θ

à l'amorçage des thyristors.

III.2 ) Tracer sur le document réponse n°3 ( figure 4) le chronogramme de la tension v

III.3 )

III.3.a ) Calculer la valeur maximale de la tension v

III.3.b ) Calculer la valeur moyenne de v

sachant que

 1cos₀

.

Bernaud J. 1/3

Chap. B.3.1.2 Redressement commandé DS

2°) BAC Polynésie 2010

ALIMENTATION DU MOTEUR

Le moteur est alimenté à partir du réseau EDF par l'intermédiaire d'un transformateur 230 V/ 14 V 50 Hz suivi d'un pont mixte.

1]ETUDE DE LA TENSION DE SORTIE DU TRANSFORMATEUR

La tension de sortie est sinusoïdale de valeur efficace 14 V et de fréquence 50 Hz a) Calculer la période T.

b) Calculer la valeur maximum UMAX de la tension de sortie du transformateur.

c) Donner la valeur moyenne < u > de la tension de sortie du transformateur.

d) Tracer l'allure de la tension de sortie du transformateur sur le document réponse 2 2 ] ÉTUDE DES GRANDEURS DE SORTIE DU PONT MIXTE

a) Quels composants électroniques constituent un pont mixte ?

Bernaud J. 2/3

Chap. B.3.1.2 Redressement commandé DS

b) Quel composant faut-il ajouter, en série avec le moteur, afin d'obtenir un courant constant ?

c) Préciser le mode d'utilisation (AC, ~ ou DC, )du voltmètre afin de mesurer la valeur moyenne <us> ?

d) La valeur moyenne <us> de la tension de sortie est donnée par la relation suivante :

〈u_s〉=U_MAX

 1cos

d.1) Calculer <us> pour un retard à l'amorçage θ = 0.

d.2) Que faut-il faire pour adapter la valeur moyenne de la tension <us> et obtenir 12 V ? e) Quel est l'intérêt d'alimenter le moteur par l'intermédiaire d'un pont mixte ?

Bernaud J. 3/3
