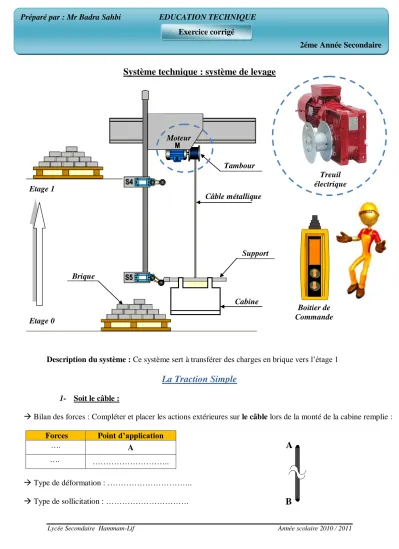

Lycée Secondaire Hammam-Lif Année scolaire 2010 / 2011

Système technique : système de levage

Description du système : Ce système sert à transférer des charges en brique vers l’étage 1

La Traction Simple

1- Soit le câble :

 Bilan des forces : Compléter et placer les actions extérieures sur le câble lors de la monté de la cabine remplie :

Forces Point d’application

…. A

…. ………..

 Type de déformation : ………..

 Type de sollicitation : ……….

Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE

2éme Année Secondaire

Exercice corrigé

Boitier de Commande Brique

Etage 0 Etage 1

Câble métallique

Support Tambour Moteur

Cabine

A

B

Treuil électrique

(2)

Lycée Secondaire Hammam-Lif Année scolaire 2010 / 2011

2- Calculer la Rpe : (la résistance pratique à l'extension) sachant que Re=360 et s =5

3- Donner la relation entre la contrainte σ et Rpe.

………

4- Calculer le diamètre minimal (dmin) que doit avoir le câble du treuil.

……….

………

……….

5- Calculer σ. (On prendra d= 10mm)

6- Pour : L = 20m.

Calcul de l'allongement ΔL :

……….

7- Calcul de la charge maximale : F Max

………

………

………

Rpe =………..

σ = ………

(3)

Lycée Secondaire Hammam-Lif Année scolaire 2010 / 2011

F

F F

F

pe

d² 4.F π.R

min = 4.F

π.Rpe

d

3 2

4.5.10

σ = = 63,69N/mm² 3,14.10

1- Soit le câble :

 Bilan des forces : Compléter et placer les actions extérieures sur le câble lors de la monté de la cabine remplie :

Forces Point d’application A

B

 Type de déformation : Allongement

 Type de sollicitation : Traction

2- Calcule de Rpe : (la résistance pratique à l'extension)

3- Relation entre la contrainte

σ

et Rpe.

4- Diamètre minimal (dmin) qui doit avoir le câble du treuil.

A.N. :

3 min 4.5.10 d =

3,14.72= 9.4 mm

5- Calcul de σ. (On prendra d= 10mm)

6- Pour : L = 20m.

Calcul de l'allongement ΔL : appliquant la loi de Hooke :

 ΔL σ.L 63,69.20.105 3

σ = E.ε σ = E. ΔL = ΔL = = 6,369mm

L E 2.10

7- Calcul de la charge maximale : F Max

Appliquant la condition de la résistance à la traction :

3,14 5652N

pe F  pe  pe Max d².π.RpeMax 10². .72

σ R R F R .S donc : F = F =

S 4 4

A

B

Tambour/Câble

Support/Câble Tambour/Câble

Support/Câble

σ ≤ Rpe (condition de résistance de traction)

σ = F

S F ≤ Rpe

S 4.F ≤ Rpe

Π.d²

σ = = F S

4.F Π.d² =

5

360 = 72 N/mm² Rpe =

s Re
