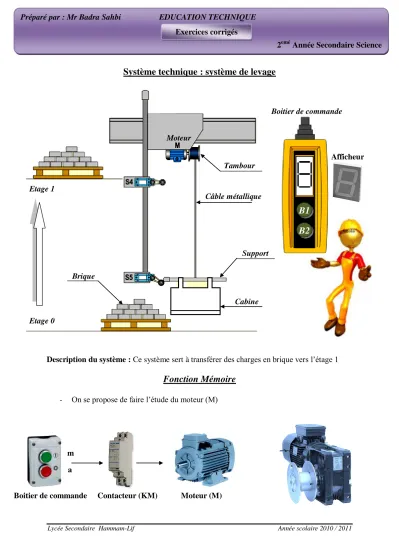

(1)Préparé par : Mr Badra Sahbi. EDUCATION TECHNIQUE Exercices corrigés 2emé Année Secondaire Science. Système technique : système de levage. Boitier de commande Moteur Afficheur Tambour Etage 1 Câble métallique. B1 B2 Support Brique Cabine Etage 0. Description du système : Ce système sert à transférer des charges en brique vers l’étage 1. Fonction Mémoire -. On se propose de faire l’étude du moteur (M). m a Boitier de commande. Contacteur (KM). Lycée Secondaire Hammam-Lif. Moteur (M). Année scolaire 2010 / 2011.

(2) a) Sachant que l’équation logique du relais « KM » et :. KM  a.(m  KM 1) et que M=KM2 -. Etablir le schéma à contact ou électrique de « KM » 0V. 220 V ~. KM. b) Etablir le logigramme de « KM » en utilisant seulement des portes logique de base :. m. KM. a. c) Etablir le logigramme avec seulement des portes logique NAND à deux entrés :. m. KM a. d) Ecrire l’équation de la sortie logique « KM » en utilisant uniquement des opérateurs. KM  a.(m  KM 1)  Lycée Secondaire Hammam-Lif. Année scolaire 2010 / 2011.

(3) e) Sachant que l’équation logique du relais « KM » et :. KM  a.(m  KM 1) et que M=KM2 -. Etablir le schéma à contact ou électrique de « KM » 0V. 220 V ~. KM1. KM. a. m f) Etablir le logigramme de « KM » en utilisant seulement des portes logique de base : (Mémoire). KM1. ≥1. m. 1. a. (m  KM1 ). &. a. KM  a . (m  KM1 ). g) Etablir le logigramme avec seulement des portes logique NAND à deux entrés :. KM  a.(m  KM 1)  a.(m . KM 1)  a.(m . KM 1)  a . (m | KM 1)  a . (m | KM 1)  a | (m | KM 1) m. &. &. &. KM1. & a. & &. &. KM. h) Ecrire l’équation de la sortie logique « KM » en utilisant uniquement des opérateurs NOR :. KM  a.(m  KM 1)  a.(m  KM 1)  a  (m  KM 1)  a  (m  KM 1)  a  (m  KM 1) Lycée Secondaire Hammam-Lif. Année scolaire 2010 / 2011.
