Système technique

(1)

Nom & Prénom : ………..….. 2

^ème

Sc

2

1 Lycée

secondaire : Cherarda

LA TECHNOLOGIE PROF : BAAZAOUI ABDERRAOUF

DEVOIR DE CONTRÔLE N° 1

Durée : 1 HEURE Classe : 2

^ème

Sc2

Date 07 / 11 /2012 NOTE :………../20

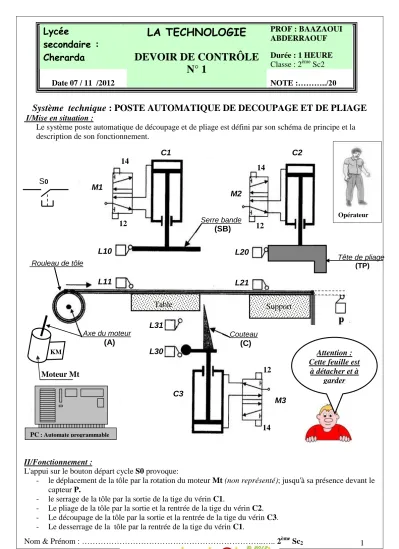

Système technique : POSTE AUTOMATIQUE DE DECOUPAGE ET DE PLIAGE

I/Mise en situation :

Le système poste automatique de découpage et de pliage est défini par son schéma de principe et la description de son fonctionnement.

Schéma de principe:

II/Fonctionnement :

L'appui sur le bouton départ cycle S0 provoque:

- le déplacement de la tôle par la rotation du moteur Mt (non représenté); jusqu'à sa présence devant le capteur P.

- le serrage de la tôle par la sortie de la tige du vérin C1.

- Le pliage de la tôle par la sortie et la rentrée de la tige du vérin C2.

- Le découpage de la tôle par la sortie et la rentrée de la tige du vérin C3.

- Le desserrage de la tôle par la rentrée de la tige du vérin C1.

12 14 14

12 14

12 Tête de pliage (TP)

Table Support

Serre bande (SB)

Couteau (C) Axe du moteur

(A) Rouleau de tôle

C1 C2

M1 M2

L10

L11

L20

L21

L31

L30

C3 M3 S 0

KM

Moteur Mt P1

Attention : Cette feuille est

à détacher et à garder

PC : Automate programmable

12 12 12

14 14

14 Opérateur

(2)

Nom & Prénom : ………..….. 2

^ème

Sc

2

2 III/TRAVAIL DEMANDE

A) Étude fonctionnelle :

1/ Modélisation du système :

a- Compléter le tableau suivant : (1.5 pt) Moe

Mos

Fonction globale

b- Compléter la modélisation du système : (2.5 pts)

2/ Compléter le tableau suivant en indiquant l’actionneur et l’effecteur pour chaque fonction : (3 pts)

Fonction Actionneur Effecteur

Déplacer la tôle ……….

……….

Serrer la tôle ……….

……….

Plier la tôle ……….

……….

3/ Compléter l’actigramme A0 relatif au système en s’aidant des termes suivants : (5 pts)

Energie électrique, Déplacer la tôle, dispositif de serrage et de desserrage, dispositif de pliage, retour d’informations, tôle pliée, dispositif de découpage, énergie pneumatique, bruit, messages ….

A-0

Note……../20

(3)

Nom & Prénom : ………..….. 2

^ème

Sc

2

3 A0

………

….

………

…….

………..

………

….

………

Automate ………

……… ………. ………..

………..

………

1 Plier la tôle 4

………

……….

5 ………

….

………

3 Unité de marquage

………

2 ………

………..

………

….

………

(4)

Nom & Prénom : ………..….. 2

^ème

Sc

2

4 4/a/ Repasser en couleur verte la circulation de la tôle : (1 pt)

b/ Repasser en couleur bleu la liaison entre l’automate et les autres sous-systèmes : (1 pt)

B) GRAFCET :

1/ Compléter le tableau ci-dessous : (3 pts)

Tache N°

Action donnée par les effets actionneurs

Actionneurs Pré actionneurs correspondants

Capteurs

0 Attendre ………

………

……… S

₀

1 Déplacer la tôle ………

………

……….. …………

2 ……… ………

………

…………

3 Plier la tôle

Vérin C2(SC2) ……… …………

……….. ……….. …………

4 Découper la tôle

……… ………. …………

5 ……….. ……… Distributeur M1 (12M1) ……….

2/ Décrire le fonctionnement par un GRAFCET d’un point de vue du système:( 3 pts)
