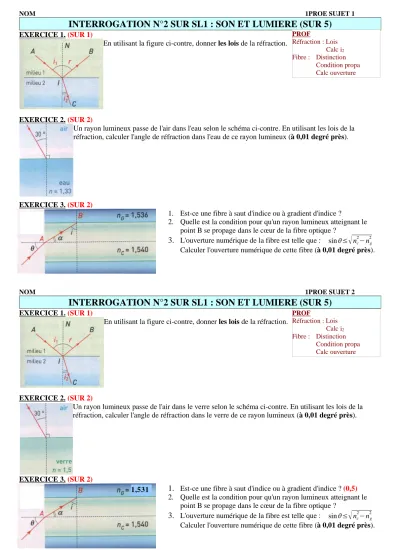

NOM 1PROE SUJET 1
INTERROGATION N°2 SUR SL1 : SON ET LUMIERE (SUR 5)
EXERCICE 1. (SUR 1)
En utilisant la figure ci-contre, donner les lois de la réfraction.
EXERCICE 2. (SUR 2)
Un rayon lumineux passe de l'air dans l'eau selon le schéma ci-contre. En utilisant les lois de la réfraction, calculer l'angle de réfraction dans l'eau de ce rayon lumineux (à 0,01 degré près).
EXERCICE 3. (SUR 2)
1. Est-ce une fibre à saut d'indice ou à gradient d'indice ?
2. Quelle est la condition pour qu'un rayon lumineux atteignant le point B se propage dans le cœur de la fibre optique ?
3. L'ouverture numérique de la fibre est telle que : sin≤
nc2−n2g Calculer l'ouverture numérique de cette fibre (à 0,01 degré près).NOM 1PROE SUJET 2
INTERROGATION N°2 SUR SL1 : SON ET LUMIERE (SUR 5)
EXERCICE 1. (SUR 1)
En utilisant la figure ci-contre, donner les lois de la réfraction.
EXERCICE 2. (SUR 2)
Un rayon lumineux passe de l'air dans le verre selon le schéma ci-contre. En utilisant les lois de la réfraction, calculer l'angle de réfraction dans le verre de ce rayon lumineux (à 0,01 degré près).
EXERCICE 3. (SUR 2)
1. Est-ce une fibre à saut d'indice ou à gradient d'indice ? (0,5) 2. Quelle est la condition pour qu'un rayon lumineux atteignant le
point B se propage dans le cœur de la fibre optique ?
3. L'ouverture numérique de la fibre est telle que : sin≤
nc2−n2gCalculer l'ouverture numérique de cette fibre (à 0,01 degré près).
1,531
PROF
Réfraction : Lois Calc i2
Fibre : Distinction Condition propa Calc ouverture
PROF
Réfraction : Lois Calc i2
Fibre : Distinction Condition propa Calc ouverture
