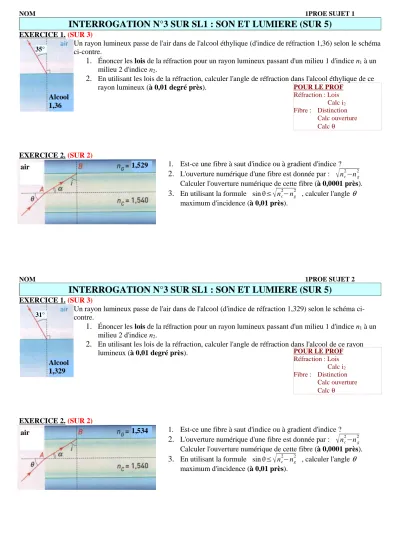

NOM 1PROE SUJET 1
INTERROGATION N°3 SUR SL1 : SON ET LUMIERE (SUR 5)
EXERCICE 1. (SUR 3)
Un rayon lumineux passe de l'air dans de l'alcool éthylique (d'indice de réfraction 1,36) selon le schéma ci-contre.
1. Énoncer les lois de la réfraction pour un rayon lumineux passant d'un milieu 1 d'indice n1 à un milieu 2 d'indice n2.
2. En utilisant les lois de la réfraction, calculer l'angle de réfraction dans l'alcool éthylique de ce rayon lumineux (à 0,01 degré près).
EXERCICE 2. (SUR 2)
1. Est-ce une fibre à saut d'indice ou à gradient d'indice ? 2. L'ouverture numérique d'une fibre est donnée par :
nc2 n2gCalculer l'ouverture numérique de cette fibre (à 0,0001 près).
3. En utilisant la formule sin≤
nc2 ng2 , calculer l'angle θ maximum d'incidence (à 0,01 près).NOM 1PROE SUJET 2
INTERROGATION N°3 SUR SL1 : SON ET LUMIERE (SUR 5)
EXERCICE 1. (SUR 3)
Un rayon lumineux passe de l'air dans de l'alcool (d'indice de réfraction 1,329) selon le schéma ci- contre.
1. Énoncer les lois de la réfraction pour un rayon lumineux passant d'un milieu 1 d'indice n1 à un milieu 2 d'indice n2.
2. En utilisant les lois de la réfraction, calculer l'angle de réfraction dans l'alcool de ce rayon lumineux (à 0,01 degré près).
EXERCICE 2. (SUR 2)
1. Est-ce une fibre à saut d'indice ou à gradient d'indice ? 2. L'ouverture numérique d'une fibre est donnée par :
nc2 n2gCalculer l'ouverture numérique de cette fibre (à 0,0001 près).
3. En utilisant la formule sin≤
nc2 ng2 , calculer l'angle θ maximum d'incidence (à 0,01 près).POUR LE PROF Réfraction : Lois
Calc i2
Fibre : Distinction Calc ouverture Calc θ Alcool
1,36
1,529
POUR LE PROF Réfraction : Lois
Calc i2
Fibre : Distinction Calc ouverture Calc θ Alcool
1,329
1,534 35°
31°
air air
