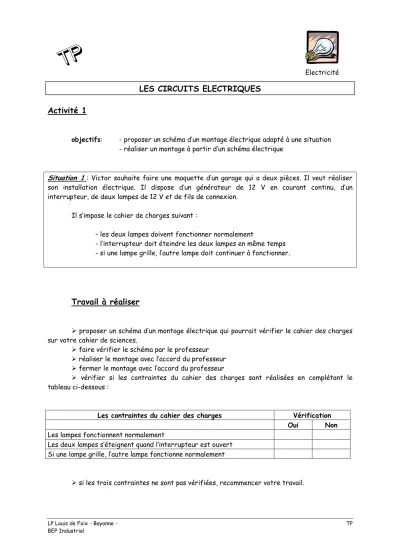

LES CIRCUITS ELECTRIQUES Activité 1
objectifs: - proposer un schéma d’un montage électrique adapté à une situation - réaliser un montage à partir d’un schéma électrique
Situation 1 : Victor souhaite faire une maquette d’un garage qui a deux pièces. Il veut réaliser son installation électrique. Il dispose d’un générateur de 12 V en courant continu, d’un interrupteur, de deux lampes de 12 V et de fils de connexion.
Il s’impose le cahier de charges suivant :
- les deux lampes doivent fonctionner normalement
- l’interrupteur doit éteindre les deux lampes en même temps - si une lampe grille, l’autre lampe doit continuer à fonctionner.
Travail à réaliser
proposer un schéma d’un montage électrique qui pourrait vérifier le cahier des charges sur votre cahier de sciences.
faire vérifier le schéma par le professeur réaliser le montage avec l’accord du professeur fermer le montage avec l’accord du professeur
vérifier si les contraintes du cahier des charges sont réalisées en complétant le tableau ci-dessous :
Les contraintes du cahier des charges Vérification
Oui Non
Les lampes fonctionnent normalement
Les deux lampes s’éteignent quand l’interrupteur est ouvert Si une lampe grille, l’autre lampe fonctionne normalement
si les trois contraintes ne sont pas vérifiées, recommencer votre travail.
Electricité
LP Louis de Foix - Bayonne - TP BEP Industriel
Activité 2
objectifs: - proposer un schéma d’un montage électrique adapté à une situation - réaliser un montage à partir d’un schéma électrique
Situation 2 : Paul souhaite faire une rampe de deux lampes. Il dispose d’un générateur de 12 V en courant continu, d’un interrupteur, de deux lampes de 6 V et de fils de connexion.
Il s’impose le cahier de charges suivant :
- les deux lampes doivent fonctionner normalement
- l’interrupteur doit éteindre les deux lampes en même temps
- si une lampe grille, l’autre lampe ne doit pas continuer à fonctionner.
Travail à réaliser
proposer un schéma d’un montage électrique qui pourrait vérifier le cahier des charges sur votre cahier de sciences.
faire vérifier le schéma par le professeur réaliser le montage avec l’accord du professeur fermer le montage avec l’accord du professeur
vérifier si les contraintes du cahier des charges sont réalisées en complétant le tableau ci-dessous :
Les contraintes du cahier des charges Vérification
Oui Non
Les lampes fonctionnent normalement
Les deux lampes s’éteignent quand l’interrupteur est ouvert Si une lampe grille, l’autre lampe ne fonctionne pas
si les trois contraintes ne sont pas vérifiées, recommencer votre travail.
