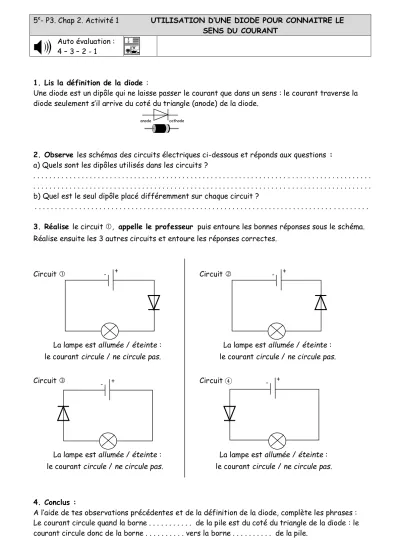

5e- P3. Chap 2. Activité 1 UTILISATION D’UNE DIODE POUR CONNAITRE LE SENS DU COURANT
Auto évaluation : 4 – 3 – 2 - 1
1. Lis la définition de la diode :
Une diode est un dipôle qui ne laisse passer le courant que dans un sens : le courant traverse la diode seulement s’il arrive du coté du triangle (anode) de la diode.
2. Observe les schémas des circuits électriques ci-dessous et réponds aux questions : a) Quels sont les dipôles utilisés dans les circuits ?
. . . . . . b) Quel est le seul dipôle placé différemment sur chaque circuit ?
. . . 3. Réalise le circuit , appelle le professeur puis entoure les bonnes réponses sous le schéma.
Réalise ensuite les 3 autres circuits et entoure les réponses correctes.
Circuit Circuit
La lampe est allumée / éteinte : La lampe est allumée / éteinte : le courant circule / ne circule pas. le courant circule / ne circule pas.
Circuit Circuit ④
La lampe est allumée / éteinte : La lampe est allumée / éteinte : le courant circule / ne circule pas. le courant circule / ne circule pas.
4. Conclus :
A l’aide de tes observations précédentes et de la définition de la diode, complète les phrases : Le courant circule quand la borne . . . de la pile est du coté du triangle de la diode : le courant circule donc de la borne . . . vers la borne . . . de la pile.
anode cathode
- + - +
- + - +
