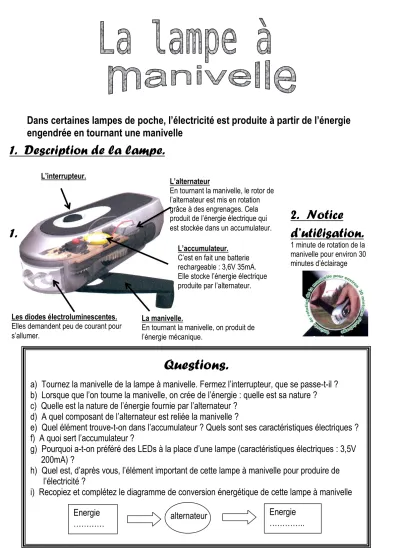

1. Description de la lampe.
1. Description de la lampe.
L’alternateur
En tournant la manivelle, le rotor de l’alternateur est mis en rotation grâce à des engrenages. Cela produit de l’énergie électrique qui est stockée dans un accumulateur.
L’accumulateur.
C’est en fait une batterie rechargeable : 3,6V 35mA.
Elle stocke l’énergie électrique produite par l’alternateur.
Les diodes électroluminescentes.
Elles demandent peu de courant pour s’allumer.
La manivelle.
En tournant la manivelle, on produit de l’énergie mécanique.
L’interrupteur.
Dans certaines lampes de poche, l’électricité est produite à partir de l’énergie engendrée en tournant une manivelle
Questions.
a) Tournez la manivelle de la lampe à manivelle. Fermez l’interrupteur, que se passe-t-il ? b) Lorsque que l’on tourne la manivelle, on crée de l’énergie : quelle est sa nature ? c) Quelle est la nature de l’énergie fournie par l’alternateur ?
d) A quel composant de l’alternateur est reliée la manivelle ?
e) Quel élément trouve-t-on dans l’accumulateur ? Quels sont ses caractéristiques électriques ? f) A quoi sert l’accumulateur ?
g) Pourquoi a-t-on préféré des LEDs à la place d’une lampe (caractéristiques électriques : 3,5V 200mA) ?
h) Quel est, d’après vous, l’élément important de cette lampe à manivelle pour produire de l’électricité ?
i) Recopiez et complétez le diagramme de conversion énergétique de cette lampe à manivelle
2. Notice d’utilisation.
1 minute de rotation de la manivelle pour environ 30 minutes d’éclairage
Energie
…………
Energie
…………..
alternateur
1. Description de la lampe.
1. Description de la lampe.
L’alternateur
En tournant la manivelle, le rotor de l’alternateur est mis en rotation grâce à des engrenages. Cela produit de l’énergie électrique qui est stockée dans un accumulateur.
L’accumulateur.
C’est en fait une batterie rechargeable : 3,6V 35mA.
Elle stocke l’énergie électrique produite par l’alternateur.
Les diodes électroluminescentes.
Elles demandent peu de courant pour s’allumer.
La manivelle.
En tournant la manivelle, on produit de l’énergie mécanique.
L’interrupteur.
Dans certaines lampes de poche, l’électricité est produite à partir de l’énergie engendrée en tournant une manivelle
Questions (avoir une lampe manivelle en démo) a/ La lampe manivelle s’éclaire.
b/ L’énergie créée en tournant est de l’énergie mécanique.
c/ L’alternateur fournit de l’énergie électrique.
d/ La manivelle est reliée à l’aimant, c’est-à-dire au rotor. Elle joue le rôle de turbine.
e/ L’accumulateur est une « pile rechargeable » de 3.6V et 35 mA. Ne rentrons pas dans les détails des piles qui seront vus dans le chap. 5 de chimie, mais il s’agit d’une transformation chimique entre des espèces chimiques qui produit un courant (déplacement d’électrons).
f/ L’accumulateur sert, comme son nom l’indique, à accumuler (stocker) l’énergie électrique produite par l’alternateur.
g/ On préfère des LEDs moins gourmandes en énergie électrique aux lampes à incandescence.
Un petit calcul montre que les lampes à incandescence ont une puissance nominale de 0,7 W alors que les LEDs 0,12 W. Elles nécessitent 6 fois moins d’énergie pour fonctionner !
h/ C’est l’alternateur constitué du rotor (aimant) et du stator (bobine de cuivre).
i/
2. Notice d’utilisation.
1 minute de rotation de la manivelle pour environ 30 minutes d’éclairage
Energie mécanique
Energie électrique alternateur
