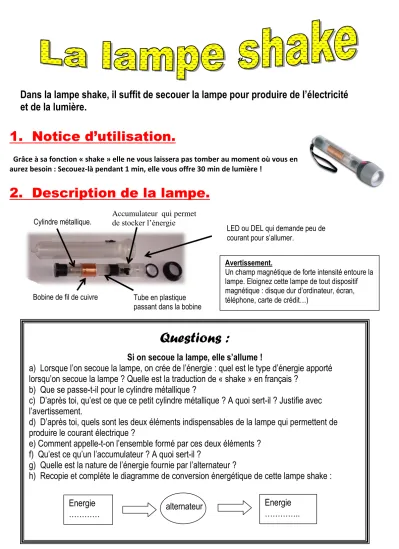

1. Notice d’utilisation.
Grâce à sa fonction « shake » elle ne vous laissera pas tomber au moment où vous en aurez besoin : Secouez-là pendant 1 min, elle vous offre 30 min de lumière !
2. Description de la lampe.
Dans la lampe shake, il suffit de secouer la lampe pour produire de l’électricité et de la lumière.
Bobine de fil de cuivre Cylindre métallique.
Tube en plastique passant dans la bobine
Questions :
Si on secoue la lampe, elle s’allume !
a) Lorsque l’on secoue la lampe, on crée de l’énergie : quel est le type d’énergie apporté lorsqu’on secoue la lampe ? Quelle est la traduction de « shake » en français ?
b) Que se passe-t-il pour le cylindre métallique ?
c) D’après toi, qu’est ce que ce petit cylindre métallique ? A quoi sert-il ? Justifie avec l’avertissement.
d) D’après toi, quels sont les deux éléments indispensables de la lampe qui permettent de produire le courant électrique ?
e) Comment appelle-t-on l’ensemble formé par ces deux éléments ? f) Qu’est ce qu’un l’accumulateur ? A quoi sert-il ?
g) Quelle est la nature de l’énergie fournie par l’alternateur ?
h) Recopie et compléte le diagramme de conversion énergétique de cette lampe shake :
Energie
…………
Energie
…………..
alternateur
Avertissement.
Un champ magnétique de forte intensité entoure la lampe. Eloignez cette lampe de tout dispositif magnétique : disque dur d’ordinateur, écran, téléphone, carte de crédit…)
Accumulateur qui permet de stocker l’énergie
électrique. LED ou DEL qui demande peu de
courant pour s’allumer.
1. Notice d’utilisation.
Grâce à sa fonction « shake » elle ne vous laissera pas tomber au moment où vous en aurez besoin : Secouez-là pendant 1 min, elle vous offre 30 min de lumière !
2. Description de la lampe.
Dans la lampe shake, il suffit de secouer la lampe pour produire de l’électricité et de la lumière.
Bobine de fil de cuivre Cylindre métallique.
Tube en plastique passant dans la bobine
Questions :
Si on secoue la lampe, elle s’allume !
a/ On apporte de l’énergie mécanique quand on la secoue. « SHAKE » veut dire secouer.
b) Le cylindre se met à bouger, à faire des mouvements de va-et-vient.
c) Ce petit cylindre est un aimant qui bouge à l’intérieur de la bobine. Il joue un rôle de rotor même s’il ne tourne pas.
d) Les deux éléments sont l’aimant (qui bouge) et la bobine (stator) qui jouent le rôle d’alternateur et produisent du courant électrique.
e) Comme je viens de le dire, ils forment un alternateur.
f) Un accumulateur est une espèce de pile rechargeable, un réservoir, un stockeur d’énergie électrique. Il permet donc d’accumuler l’énergie électrique produite par l’alternateur et d’éviter d’avoir à secouer la lampe quand on veut éclairer.
g) Un alternateur fournit de l’énergie électrique.
h)
Energie mécanique
Energie électrique alternateur
Avertissement.
Un champ magnétique de forte intensité entoure la lampe. Eloignez cette lampe de tout dispositif magnétique : disque dur d’ordinateur, écran, téléphone, carte de crédit…)
Accumulateur qui permet de stocker l’énergie
électrique. LED ou DEL qui demande peu de
courant pour s’allumer.
