Nom Prénom classe : date : note :

D1.1 D1.3 D2.M D2.N D3 D4.D D4.C D5

I insufisant Ffragile S satisfaisant TBtrès bien (expert)

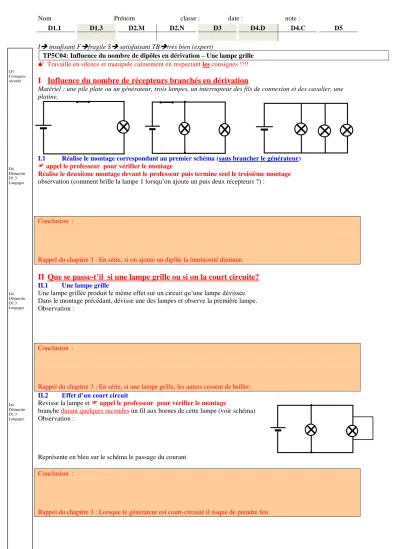

TP5C04: Influence du nombre de dipôles en dérivation – Une lampe grille

 Travaille en silence et manipule calmement en respectant les consignes !!!!

I Influence du nombre de récepteurs branchés en dérivation

Matériel : une pile plate ou un générateur, trois lampes, un interrupteur des fils de connexion et des cavalier, une platine.

I.1 Réalise le montage correspondant au premier schéma (sans brancher le générateur)

 appel le professeur pour vérifier le montage

Réalise le deuxième montage devant le professeur puis termine seul le troisième montage observation (comment brille la lampe 1 lorsqu’on ajoute un puis deux récepteurs ?) :

Conclusion :

Rappel du chapitre 3 : En série, si on ajoute un dipôle la luminosité diminue.

II Que se passe-t’il si une lampe grille ou si on la court circuite?

II.1 Une lampe grille

Une lampe grillée produit le même effet sur un circuit qu’une lampe dévissée.

Dans le montage précédant, dévisse une des lampes et observe la première lampe.

Observation :

Conclusion :

Rappel du chapitre 3 : En série, si une lampe grille, les autres cessent de briller.

II.2 Effet d’un court circuit

Revisse la lampe et  appel le professeur pour vérifier le montage

branche durant quelques secondes un fil aux bornes de cette lampe (voir schéma) Observation :

Représente en bleu sur le schéma le passage du courant Conclusion :

Rappel du chapitre 3 : Lorsque le générateur est court-circuité il risque de prendre feu.

D3 Consignes sécurité

D4 Démarche D1.3 Langages
