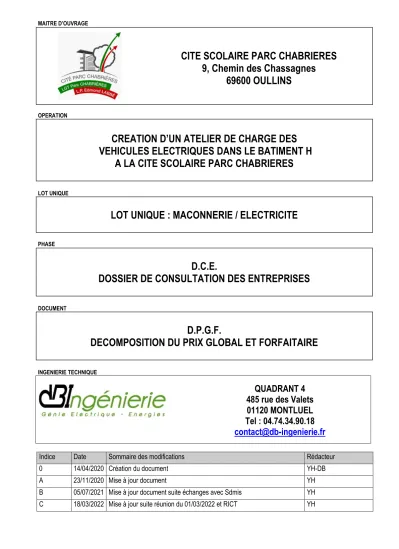

OPERATION
CREATION D’UN ATELIER DE CHARGE DES VEHICULES ELECTRIQUES DANS LE BATIMENT H
A LA CITE SCOLAIRE PARC CHABRIERES
LOT UNIQUE
LOT UNIQUE : MACONNERIE / ELECTRICITE
PHASE
D.C.E.
DOSSIER DE CONSULTATION DES ENTREPRISES
DOCUMENT
D.P.G.F.
DECOMPOSITION DU PRIX GLOBAL ET FORFAITAIRE
INGENIERIE TECHNIQUE
CITE SCOLAIRE PARC CHABRIERES 9, Chemin des Chassagnes
69600 OULLINS
QUADRANT 4
485 rue des Valets
01120 MONTLUEL
Tel : 04.74.34.90.18
[email protected]
Préambule :
1
DESCRIPTION DES OUVRAGES A REALISER
1.1 TRAVAUX PREPARATOIRES
Identification, neutralisations, dévoiements réseaux ens 1 Signalisation, protection et mise en sécurité de la zone de
travail ens 1
Dépose et évacuation des éléments non conservés suivant
CCTP ens 1
Déplacement éléments suivant CCTP ens 1
Dépose faux-plafond ens 1
Repose faux-plafond y compris adaptations ossature et
plaques suivant CCTP ens 1
Tous percements nécessaires et rebouchage CF ens 1 TOTAL H.T. CHAPITRE 1.1 1.2 CREATION D'UN ESPACE CLOS
1.2.1 MUR DE DELIMITATION DE L'ATELIER a) Mur créé
Assise mur ml 15
Mur en parpaings suivant CCTP y compris réservations m² 45
Linteau porte garage suivant CCTP ens 1
b) Doublage
Doublage collé suivant CCTP m² 45
c) Bouchement ouvertures
Bouchement ouvertures sur extérieur suivant CCTP m² 12 Bouchement ventilation haute suivant CCTP y compris
réservation ens 1
d) Peinture / finition
Préparation des supports pour mise en peinture ens 1 Mise en peinture parpaing suivant CCTP m² 12 Mise en peinture doublage suivant CCTP m² 45
Plinthe suivant CCTP ml 15
1.2.2 ACCES VEHICULES
Porte de garage enroulable suivant CCTP ens 1
Rideau textile coupe-feu suivant CCTP ens 1
Mise en œuvre peinture signalisation pour condamnation place ens 1
Ajout poignées extérieures fixes u 2
1.2.3 CREATION ISSUE DE SECOURS
Ouverture yc reprise du seuil suivant CCTP ens 1
Porte métallique suivant CCTP ens 1
TOTAL H.T. CHAPITRE 1.2
Ce document est remis à titre indicatif à l'entreprise qui prend la responsabilité de la nature des matériaux et des quantités nécessaires pour une parfaite mise en oeuvre des travaux prévus au descriptif.
Il devra être tenu compte des accessoires nécessaires au montage et à la bonne exécution des travaux, que chaque entreprise devra évaluer en fonction de ses méthodes habituelles de travail.
Ce document peut être complété si l'entrepreneur le juge nécessaire. Le marché est de type M.O.R : marché à obligation de résultat
Les prix unitaires seront calculés en tenant compte des chutes, coupes, pertes normales, conduits, etc...
DB INGENIERIE 1
ART DESIGNATION U QT PRIX UNIT. € PRIX TOTAL € 1.3 ELECTRICITE
1.3.1 ORIGINE DE L'INSTALLATION
Ensemble suivant CCTP ens 1
1.3.2 ARMOIRE ELECTRIQUE ATELIER
Armoire suivant CCTP ens 1
BP arrêt urgence suivant CCTP u 5
1.3.3 DISTRIBUTION a) Chemins de câble
CDC CFO ml 60
CDC CFA / VDI ml 60
b) Goulottes / tubes
Goulottes ml 6
Tubes IRL ens 1
c) Alimentations
Alimentations aérothermes : 4G2,5mm² ml 45
Alimentations éclairages : 3G1,5mm² ml 280
Alimentations PC FM : 3G2,5mm² ml 400
Alimentations PC associés VDI : 3G2,5mm² ml 50
Alimentations bornes IRVE 7 kW ml 105
Alimentations bornes IRVE 22 kW ml 65
Alimentation coffret de gestion ml 25
Alimentation porte garage enroulable : 3G2,5mm² ml 35
Alimentation rideau CF : 3G2,5mm² ml 35
Alimentation ventilateur hélicoide : 3G1,5mm² ml 10 Protection et alimentation gâche depuis AD-H0 ens 1
Alimentation DAD : 3G1,5mm² ml 35
1.3.4 ECLAIRAGES a) Luminaires
Réglette LED étanche suivant CCTP U 13
Reprise alimentation puissance et commande sur luminaires
existants circulation (u=6) ens 1
b) Commande d'éclairage
Ensemble boitier 3 postes + inter SA étanche à voyant suivant
CCTP ens 1
c) BAES
Baes suivant CCTP ens 1
1.3.5 PRISES DE COURANT A USAGE FORCE MOTRICE
Prise de courant étanche suivant CCTP u 19
1.3.6 PRISES RESEAU INFORMATIQUE a) Bornes VDI
Borne simple particulière (1 RJ45) suivant CCTP u 10 Borne normale (3 RJ45 + 4PC) suivant CCTP u 1
b) Câblage
Liaison Baie VDI - prises RJ45 suivant CCTP u 13
Cordon de brassage suivant CCTP u 13
Cordon de raccordement suivant CCTP u 13
c) Contrôle et tests
Repérage et étiquetage suivant CCTP ens 1
Recette, test suivant CCTP ens 1
1.3.7 BORNES DE RECHARGES IRVE
Pose et raccordement des bornes fournis par le lycée u 8 1.3.8 OUTILS DIAG POUR BORNES DE RECHARGES IRVE
Outil de simulation suivant CCTP u 4
1.3.9 GESTION DES BORNES
Coffret gestion de bornes suivant CCTP ens 1
DB INGENIERIE 3
ART DESIGNATION U QT PRIX UNIT. € PRIX TOTAL € 1.3.10 CONTRÔLE D'ACCES
Lecteur de badge Alise suivant CCTP u 1
Raccordement sur UTL existante suivant CCTP ens 1
Gâche électrique u 1
Mise à jour logiciel et programmation suivant CCTP ens 1 1.3.11 SECURITE INCENDIE
DAD suivant CCTP u 1
Détecteur de fumée suivant CCTP u 2
Report information suivant CCTP u 1
Ensemble câblage suivant CCTP ens 1
1.3.12 SONORISATION
Haut-parleur suivant CCTP u 1
Ensemble câblage suivant CCTP ens 1
TOTAL H.T. CHAPITRE 1.3 1.4 CHAUFFAGE ET VENTILATION DE L'ATELIER 1.4.1 TRAITEMENT THERMIQUE
Aérotherme suivant CCTP u 2
Boitier de commande suivant CCTP u 1
Thermostat suivant CCTP u 1
1.4.2 VENTILATION
Grille de ventilation suivant CCTP u 2
Ventilateur hélicoïde suivant CCTP u 1
Raccordement à l'arrêt ventilation du bâtiment. ens 1 TOTAL H.T. CHAPITRE 1.4 1.5 NETTOYAGE DE CHANTIER / MISE EN SERVICE
Nettoyage suivant CCTP ens 1
Essais et mise en service ens 1
TOTAL H.T. CHAPITRE 1.5
TOTAL BASE HT
2
OPTION
2.1 TRANSMETTEUR / MODEM
Transmetteur / modem compris antenne suivant CCTP u 1 Protection, alimentation, raccordement ens 1 Prise RJ45, liaison informatique et raccordement ens 1
TOTAL H.T. CHAPITRE 2.1
DB INGENIERIE 5
