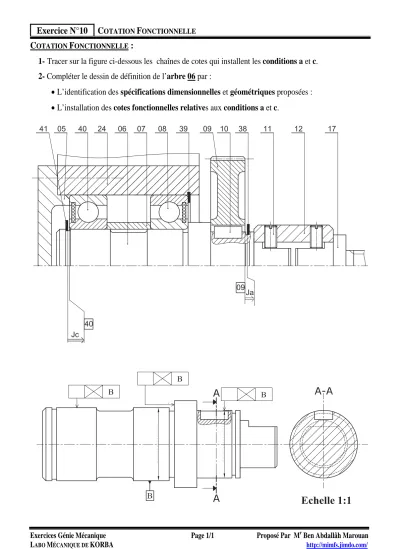

Exercice N°10 COTATION FONCTIONNELLE
COTATION FONCTIONNELLE :
1-Tracer sur la figure ci-dessous les chaînes de cotes qui installent les conditions a et c.
2- Compléter le dessin de définition de l’arbre 06 par :
L’identification des spécifications dimensionnelles et géométriques proposées :
L’installation des cotes fonctionnelles relatives aux conditions a et c.
Exercices Génie Mécanique Page 1/1 Proposé Par Mr Ben Abdallâh Marouan
LABO MÉCANIQUE DE KORBA http://mimfs.jimdo.com/
