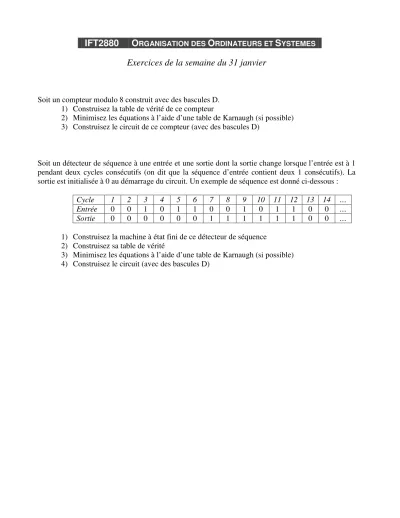

IFT2880 O
RGANISATION DESO
RDINATEURS ETS
YSTEMESExercices de la semaine du 31 janvier
Soit un compteur modulo 8 construit avec des bascules D.
1) Construisez la table de vérité de ce compteur
2) Minimisez les équations à l’aide d’une table de Karnaugh (si possible) 3) Construisez le circuit de ce compteur (avec des bascules D)
Soit un détecteur de séquence à une entrée et une sortie dont la sortie change lorsque l’entrée est à 1 pendant deux cycles consécutifs (on dit que la séquence d’entrée contient deux 1 consécutifs). La sortie est initialisée à 0 au démarrage du circuit. Un exemple de séquence est donné ci-dessous :
Cycle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 … Entrée 0 0 1 0 1 1 0 0 1 0 1 1 0 0 … Sortie 0 0 0 0 0 0 1 1 1 1 1 1 0 0 … 1) Construisez la machine à état fini de ce détecteur de séquence
2) Construisez sa table de vérité
3) Minimisez les équations à l’aide d’une table de Karnaugh (si possible) 4) Construisez le circuit (avec des bascules D)
