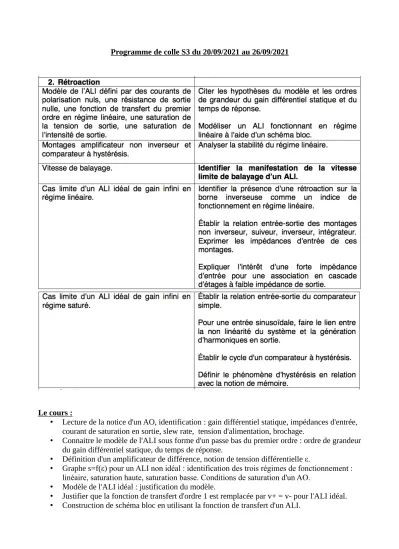

Programme de colle S3 du 20/09/2021 au 26/09/2021
Le cours :
• Lecture de la notice d'un AO, identification : gain différentiel statique, impédances d'entrée, courant de saturation en sortie, slew rate, tension d'alimentation, brochage.
• Connaitre le modèle de l'ALI sous forme d'un passe bas du premier ordre : ordre de grandeur du gain différentiel statique, du temps de réponse.
• Définition d'un amplificateur de différence, notion de tension différentielle ε.
• Graphe s=f(ε) pour un ALI non idéal : identification des trois régimes de fonctionnement : linéaire, saturation haute, saturation basse. Conditions de saturation d'un AO.
• Modèle de l'ALI idéal : justification du modèle.
• Justifier que la fonction de transfert d'ordre 1 est remplacée par v+ = v- pour l'ALI idéal.
• Construction de schéma bloc en utilisant la fonction de transfert d'un ALI.
• Principe de rétroaction négative : aspect stabilisateur d'une rétroaction négative (fait sur l'exemple d'un amplificateur non inverseur).
• Taux de rétroaction (définition). Montrer que les caractéristiques d'un système bouclé sont définit par le bloc de retour (fort taux de rétroaction).
• Sensibilité aux variations.
• Connaitre les montages : suiveur, amplificateurs inverseur et non inverseur, sommateur, soustracteur, intégrateur, dérivateur.
• Utilisation du suiveur pour mettre en cascades des filtres, adaptation d'impédances.
• Montrer que le produit gain bande passante d'un amplificateur est constant.
• Montrer qu'une rétroaction positive est déstabilisatrice.
• Exemple du comparateur simple et du comparateur à hystérésis. Savoir retrouver et tracer le cycle d'hystérésis.
Vu en TD2 :
• Recherche de la fonction de transfert de filtre.
• Recherche de l’impédance d’entrée.
• Etude de stabilité
Révisions de PTSI :
• Atomistique.
• Cristallographie
