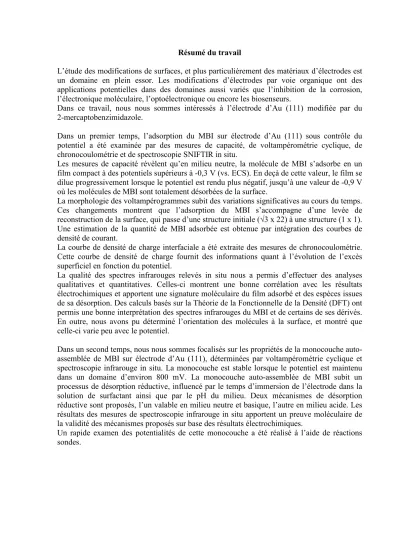

Résumé du travail
L’étude des modifications de surfaces, et plus particulièrement des matériaux d’électrodes est un domaine en plein essor. Les modifications d’électrodes par voie organique ont des applications potentielles dans des domaines aussi variés que l’inhibition de la corrosion, l’électronique moléculaire, l’optoélectronique ou encore les biosenseurs.
Dans ce travail, nous nous sommes intéressés à l’électrode d’Au (111) modifiée par du 2-mercaptobenzimidazole.
Dans un premier temps, l’adsorption du MBI sur électrode d’Au (111) sous contrôle du potentiel a été examinée par des mesures de capacité, de voltampérométrie cyclique, de chronocoulométrie et de spectroscopie SNIFTIR in situ.
Les mesures de capacité révèlent qu’en milieu neutre, la molécule de MBI s’adsorbe en un film compact à des potentiels supérieurs à -0,3 V (vs. ECS). En deçà de cette valeur, le film se dilue progressivement lorsque le potentiel est rendu plus négatif, jusqu’à une valeur de -0,9 V où les molécules de MBI sont totalement désorbées de la surface.
La morphologie des voltampérogrammes subit des variations significatives au cours du temps.
Ces changements montrent que l’adsorption du MBI s’accompagne d’une levée de reconstruction de la surface, qui passe d’une structure initiale (√3 x 22) à une structure (1 x 1).
Une estimation de la quantité de MBI adsorbée est obtenue par intégration des courbes de densité de courant.
La courbe de densité de charge interfaciale a été extraite des mesures de chronocoulométrie.
Cette courbe de densité de charge fournit des informations quant à l’évolution de l’excès superficiel en fonction du potentiel.
La qualité des spectres infrarouges relevés in situ nous a permis d’effectuer des analyses qualitatives et quantitatives. Celles-ci montrent une bonne corrélation avec les résultats électrochimiques et apportent une signature moléculaire du film adsorbé et des espèces issues de sa désorption. Des calculs basés sur la Théorie de la Fonctionnelle de la Densité (DFT) ont permis une bonne interprétation des spectres infrarouges du MBI et de certains de ses dérivés.
En outre, nous avons pu déterminé l’orientation des molécules à la surface, et montré que celle-ci varie peu avec le potentiel.
Dans un second temps, nous nous sommes focalisés sur les propriétés de la monocouche auto- assemblée de MBI sur électrode d’Au (111), déterminées par voltampérométrie cyclique et spectroscopie infrarouge in situ. La monocouche est stable lorsque le potentiel est maintenu dans un domaine d’environ 800 mV. La monocouche auto-assemblée de MBI subit un processus de désorption réductive, influencé par le temps d’immersion de l’électrode dans la solution de surfactant ainsi que par le pH du milieu. Deux mécanismes de désorption réductive sont proposés, l’un valable en milieu neutre et basique, l’autre en milieu acide. Les résultats des mesures de spectroscopie infrarouge in situ apportent un preuve moléculaire de la validité des mécanismes proposés sur base des résultats électrochimiques.
Un rapide examen des potentialités de cette monocouche a été réalisé à l’aide de réactions sondes.
