(1)

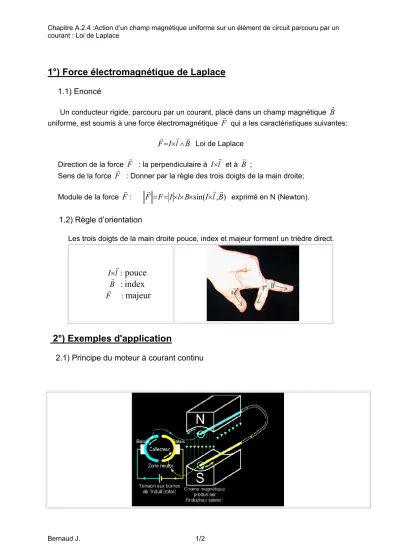

Chapitre A.2.4 :Action d’un champ magnétique uniforme sur un élément de circuit parcouru par un courant : Loi de Laplace

Bernaud J. 1/2

1°) Force électromagnétique de Laplace

1.1) Enoncé

Un conducteur rigide, parcouru par un courant, placé dans un champ magnétique

B G

uniforme, est soumis à une force électromagnétique

F G

qui a les caractéristiques suivantes:

B l I FG G G

∧

×

= Loi de Laplace Direction de la force

F G

: la perpendiculaire à I lG

× et à

B G

; Sens de la force

F G

: Donner par la règle des trois doigts de la main droite;

Module de la force

F G

:

F G F I l B sin( I l G , B G )

×

×

×

×

=

= exprimé en N (Newton).

1.2) Règle d’orientation

Les trois doigts de la main droite pouce, index et majeur forment un trièdre direct.

l I G

×

: pouce B G

: index F G

: majeur

2°) Exemples d'application

2.1) Principe du moteur à courant continu

(2)

Chapitre A.2.4 :Action d’un champ magnétique uniforme sur un élément de circuit parcouru par un courant : Loi de Laplace

Bernaud J. 2/2

2.2) Haut-parleur

Références
