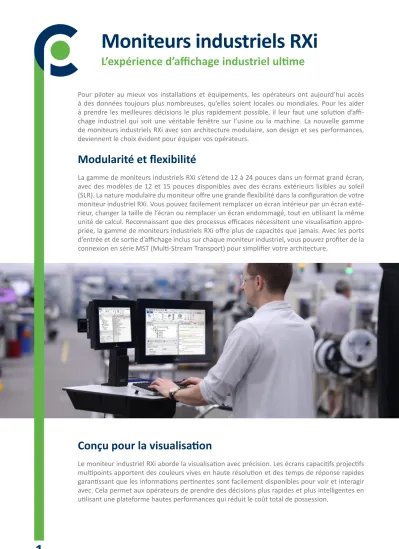

Moniteurs industriels RXi
L’expérience d’affichage industriel ultime
Pour piloter au mieux vos installations et équipements, les opérateurs ont aujourd’hui accès à des données toujours plus nombreuses, qu’elles soient locales ou mondiales. Pour les aider à prendre les meilleures décisions le plus rapidement possible, il leur faut une solution d’affi- chage industriel qui soit une véritable fenêtre sur l’usine ou la machine. La nouvelle gamme de moniteurs industriels RXi avec son architecture modulaire, son design et ses performances, deviennent le choix évident pour équiper vos opérateurs.
La gamme de moniteurs industriels RXi s’étend de 12 à 24 pouces dans un format grand écran, avec des modèles de 12 et 15 pouces disponibles avec des écrans extérieurs lisibles au soleil (SLR). La nature modulaire du moniteur offre une grande flexibilité dans la configuration de votre moniteur industriel RXi. Vous pouvez facilement remplacer un écran intérieur par un écran exté- rieur, changer la taille de l’écran ou remplacer un écran endommagé, tout en utilisant la même unité de calcul. Reconnaissant que des processus efficaces nécessitent une visualisation appro- priée, la gamme de moniteurs industriels RXi offre plus de capacités que jamais. Avec les ports d’entrée et de sortie d’affichage inclus sur chaque moniteur industriel, vous pouvez profiter de la connexion en série MST (Multi-Stream Transport) pour simplifier votre architecture.
Le moniteur industriel RXi aborde la visualisation avec précision. Les écrans capacitifs projectifs multipoints apportent des couleurs vives en haute résolution et des temps de réponse rapides garantissant que les informations pertinentes sont facilement disponibles pour voir et interagir avec. Cela permet aux opérateurs de prendre des décisions plus rapides et plus intelligentes en utilisant une plateforme hautes performances qui réduit le coût total de possession.
Modularité et flexibilité
Conçu pour la visualisation
Moniteurs industriels RXi
L’expérience d’affichage industriel ultime
Bénéficiant des plus hautes spécifications environnementales, le moniteur industriel RXi est conçu pour durer dans les conditions les plus difficiles. La gamme propose des solutions qui fonctionnent efficacement à des températures allant de -20°C jusqu’à +65°C. Ils trouveront natu- rellement leur place à l’intérieur comme à l’extérieur avec les écrans homologués UV lisibles au soleil (SLR). Le moniteur industriel RXi propose des produits qui répondent aux certifications les plus rigoureuses et des écrans classés IP66, protégés contre la poussière, l’humidité et même les jets d’eau directs. Le moniteur industriel RXi vous offre une solution conçue pour aller là où vous en avez besoin.
Le moniteur industriel RXi fait entrer les écrans industriels dans le monde connecté d’aujourd’hui, en combinant design, durabilité et puissance dans un boîtier ultrafin parfait pour les ateliers. Une expérience utilisateur (UX) élégante et puissante relie directement l’homme à la machine à l’aide de la dernière technologie à écran tactile. Les écrans capacitifs multipoints peuvent être utilisés tout en portant un équipement de protection individuelle et sont aussi sensibles que le dernier smartphone. De plus, les écrans SLR (lisibles au soleil) d’extérieur offrent des taux de luminosi- té presque le double de ceux des appareils intelligents les plus brillants. Les écrans connectés par liaison optique sont dotés d’une protection UV qui réduit considérablement les reflets et l’éblouissement, offrant ainsi aux opérateurs des images vives et claires pour une visualisation plus complète et pour un suivi des procédés améliorée.
N’importe quand, n’importe où, pour toutes vos applications
Technologie pour l’utilisateur
Moniteurs industriels RXi
L’expérience d’affichage industriel ultime Spécifications
Écran tactile
Interfaces Affichage
Indicateurs d’état Alimentation
Design
Classe de protection
Environnement
7’’ 10’’ 12’’ 15’’ 19’’ 24’’
TAILLE (POUCES)
Résolution Format*
Orientation Angle de lecture (°) Couleur arrêt Contraste
Luminosité (cd/m2) Luminosité avec option SLR (cd/m2) MTBF rétro-éclairage
Port 1 Port 2 Port 3 Port 4 Port 5
1x entrée HDMI 1x entrée Display Port
1x sortie Display Port (Multi-Stream Transport - Daisy Chain)
1x entrée USB (pour le tactile)
-20°C à +65°C -30°C à +70°C
85% RH (sans condensation) à 30°C Écran capacitif projeté (PCT/PCAP)
Multipoints (10 points)
IP66 (si installé sur mur ou panneau) IP20
Orange/vert/rouge
Moulage sous pression en aluminium (façade avant) +24VDC ±20% (19.2 V à 28.8 V, connecteur 3 points) isolé
Noir
50 000h (à 25°C)
Température Stockage Taux d’humidité Technologie Capteur tactile
Façade Arrière
LED tricolore en façade
Volt (V)
Boîtier
1024x600 WSVGA 16:10
150 (H)/145 (V) 170 (H)/170 (V) 170 (H)/170 (V) 178 (H) / 178 (V)
1000 Pas applicable
176 (H)/176 (V) 1280x800 WXGA
16:10
800:1 500
1000:1 400
800:1 450
1000:1 350
5000:1 300 1920 x 1080 Full HD
16:9 Paysage
Moniteurs industriels RXi
L’expérience d’affichage industriel ultime
Montage
Spécifications physiques Conformité
7’’ 10’’ 12’’ 15’’ 19’’ 24’’
TAILLE (POUCES)
Certifications UL et cUL 62368, UL et cUL 61010, IECEE CB
UL TYPE 4 & 4X, IP66 (ANSI/IEC 60529) CE (EN 62368, EN 61000-6-4, 61000-6-2)
FCC Part15 Class A RoHS
UL Listed US/CAN, Hazardous Locations: Class 1 Division 2, Class 2 Division 2, Class 3 Division 1 ATEX Zone 2/22 & IECEX
BIS
Marine; DNV, ABS, BV, LR
Pinces de montage et vis Allen Découpe (LxH mm)
Montage VESA Matériel inclus
Poids net (kg) Dimensions (LxHxP)
*Pour les opportunités concernant les écrans traditionnels au format 4:3, veuillez contacter votre représentant local.
183.5x128.5 75x75
2.0 192x137x65
255.5x174
2.6 267x186.2x65
317x214.5 100x100
3.8 329.1x226.8x66
398x245.5
5.1 410.2x257.6x65
482x297
6.9 500x315x70
581x360
9.0 600x382x71
Architecture
Les moniteurs industriels RXi peuvent être connectés en série (par technologie MST) en utilisant les entrées et sorties Display Port. Le nombre de moniteurs industriels RXi pouvant être connectés en série est déterminé par la capacité graphique du matériel connecté.
Les graphiques ci-dessous illustrent les configurations possibles avec chacun des PC industriels RXi2 :
PC industriel RXi2-LP avec 2x moniteurs PC industriel RXi2-EP avec 4x moniteurs PC industriel RXi2-XP avec 3x moniteurs PC industriel RXi2-UP avec 3x moniteurs
Moniteurs industriels RXi
L’expérience d’affichage industriel ultime
Moniteur industriel RXi Unité de calcul compacte
et écrans compatibles
Moniteur industriel RXi Unité de calcul étendue
et écrans compatibles
7’’ 10’’ 12’’ 15’’ 19’’ 24’’
1024x60016:9 16:10
1280x800 16:10
1280x800 16:9
1920x1080 16:9
1920x1080 16:9
1920x1080
Références
Référence
Référence Référence
Description
Description Description
IC756CSW07IM IC756CSW10IM IC756CSW12IM IC756CSW15IM IC756CSW19IM IC756CSW24IM IC756COW12IM IC756COW15IM
IC758CSW07SCREEN IC758COW07SCREENSLR IC758CSW10SCREEN IC758COW10SCREENSLR IC758CSW12SCREEN IC758COW12SCREENSLR IC758CSW15SCREEN IC758COW15SCREENSLR IC756CONVS
IC756CONVL
Moniteur industriel Rxi 7’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 10’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 12’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 15’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 19’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 24’’- Entrée et sortie Display Port, Entrée et sortie Audio, Ecran large Moniteur industriel Rxi 12’’- E / S Display Port, E / S Audio, Ecran large extérieur SLR Moniteur industriel Rxi 15’’- E / S Display Port, E / S Audio, Ecran large extérieur SLR
7’’ RXi / QuickPanel-XP - Ecran large intérieur seul SLR 7’’ RXi / QuickPanel-XP - Ecran large extérieur SLR seul 10’’ RXi / QuickPanel-XP - Ecran large intérieur seul SLR 10’’ RXi / QuickPanel-XP - Ecran large extérieur SLR seul 12’’ RXi / QuickPanel-XP - Ecran large intérieur seul SLR 12’’ RXi / QuickPanel-XP - Ecran large extérieur SLR seul 15’’ RXi / QuickPanel-XP - Ecran large intérieur seul SLR 15’’ RXi / QuickPanel-XP - Ecran large extérieur SLR seul Boîtier audio/vidéo pour moniteur industriel RXi 7’’ et 10’’
Boîtier audio/vidéo pour moniteur industriel RXi de 12’’ à 24’’
