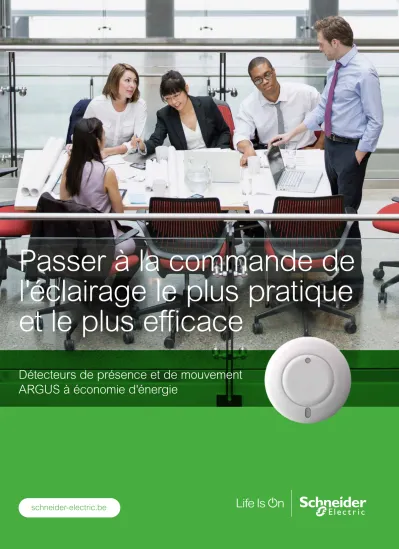

Passer à la commande de l'éclairage le plus pratique et le plus efficace

(1)

schneider-electric.be

Détecteurs de présence et de mouvement ARGUS à économie d'énergie

Passer à la commande de

l'éclairage le plus pratique

et le plus efficace

(2)

Guide de sélection rapide Commande d'éclairage

pratique et efficace

Bénéficiant de capacités de pointe en matière d'infrarouge (PIR), d'ultrason (US), de

hautes fréquences ou de double technologie, les détecteurs de présence et de movement ultrasensibles ARGUS vous offrent un niveau ultime de fiabilité, d'efficacité et de rentabilité pour la commande d'éclairage intérieur.

Détection à double technologie Détection haute

fréquence Détection à infrarouge non dispersif

Spécifications du produit

Référence CCT551011 CCT551012 CCT551023 CCT552006 CCT555006 CCT570005 CCT570003 CCT56P001 CCT56P002 MTN5510-1119 MTN5510-1219 MTN5510-1419 MTN5510-1519 MTN5570-1019

Description Détecteur de présence ARGUS

Dual-Tech, 1 canal

Détecteur de présence ARGUS Dual-Tech, 2 canaux

Détecteur de présence ARGUS HF, 2 canaux

Détecteur de présence ARGUS DALI 230V 2 zones, maître

Détecteur de présence ARGUS DALI 230V 2 zones, esclave

ARGUS Standard 360, détecteur mini mouvement, 1 canal

ARGUS Standard 360, détecteur de mouvement

faux plafond, 2 canaux

faux plafond, 1 canal

ARGUS Standard 360, détecteur mini mouvement

Détecteur de présence ARGUS maître, 1 canal

Détecteur de présence ARGUS maître, 2 canaux

Détecteur de présence ARGUS maître, 1-10v

Détecteur de présence ARGUS maître DALI 230V

Détecteur de présence ARGUS esclave

Technologie de détection

PIR Oui Oui - Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui

Ultrasonique (US) Oui Oui - - - -

Haute fréquence - - Oui - - - -

Angle de détection 360° 360° 360° 360° 360° 360° 360° 360° 360° 360° 360° 360° 360° 360°

Portée de détection (hauteur d'installation : 2,5 m)

PIR : 8 m (diamètre) US : ajustable jusqu'à 10 m x 16 m (forme ovale)

PIR : 8 m (diamètre) US: ajustable jusqu'à 10 m x 16 m (forme ovale)

14 m (diamètre) 10 m (diamètre) à une hauteur de 6 – 10 m

8 m (diamètre) 8 m (diamètre) 6 m (diamètre) 7 m (diamètre) 8 m (diamètre) 7,40 m (diamètre) 14 m (diamètre) 14 m (diamètre) 14 m (diamètre) 14 m (diamètre) 14 m (diamètre)

Charge 1 (valeurs maximales)

Lampe à incandescence 2 000 W 2 000 W 2 000 W

2 x 25 ballasts DALI (25 par zone)

- 1 000 W 1 000 W 1 000 W 1 000 W 2 200 W 2 200 W 2 200 W - -

Lampe halogène CA 1 000 W 1 000 VA 1 000 W - 800 W 900 W 1 000 W 1 000 W 2 000 W 2 000 W 2 000 W - -

Lampe halogène BT 1 000 VA 1 000 VA 1 000 VA - 315 W 250 VA 315 W 315 W 1 050 W 1 050 W 1 050 W - -

Lampe fluorescente 900 VA 900 VA 900 VA - 250 VA 200 VA 200 VA 250 VA

Lampe à faible consommation d'énergie

(inclut une lampe CFL et PL) 80 VA 80 VA 80 VA - 80 VA 80 VA 3x23 W 4x23 W 100 VA 100 VA 100 VA - -

Lampe LED 100 W 100 W 100 W - 100 W 100 W 200 W 200 W

Charge capacitive

Nombre maximal de ballasts 100 µF 100 µF 100 µF - 25 µF 14 µF (10 A) 14 µF (10 A) 21 µF (10 A) 140 µF 140 µF 140 µF

25 15 ballasts DALI -

HVAC - 5 A pour ≤ 250 VCA, cosФ = 1

5 A pour ≤ 30 VCC 1 A pour ≤ 250 VCA, cosФ = 0,4

5 A pour ≤ 250 VAC, cosФ = 1 5 A pour ≤ 30 VDC 1 A pour ≤ 250 VAC, cosФ = 0,4

- - 5 A pour ≤ 250 VAC, cosФ = 1

5 A pour ≤ 30 VDC 1 A pour ≤ 250 VAC, cosФ = 0,4

- - - identique à Charge 1 - - -

Tension nominale 230 VCA, 500 V 60 Hz 230 VAC, 500 V 60 Hz 230 VAC, 500 V 60 Hz 230 VAC, 500 V 60 Hz CA 220-240V, 50 Hz 230 VCA, 50 Hz 230 VAC, 50 Hz AC 220-240V, 50 Hz AC 220-240V, 50 Hz CA 220-230V, 50/60 Hz AC 220/230V, 50/60 Hz AC 220/230V, 50/60 Hz AC 220/230V, 50/60 Hz AC 220/230V, 50/60 Hz

Type d'installation Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (encastré) Plafond (encastré) Plafond (encastré) Plafond (saillie) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré) Plafond (saillie/encastré)

Contrôleur IR distant (facultatif) CCT556011 CCT556011 CCT556023 CCT556006 CCT556006 - - - - MTN5761-0000 MTN5761-0000 MTN5761-0000 MTN5761-0000 -

Détecteur PIR esclave (facultatif) - - - CCT555006 - - - MTN5570-1019 MTN5570-1019 MTN5570-1019 MTN5570-1019 -

Avantages du produit

• Convenant à différentes charges d'éclairage (LED, lampe incandescente, lampe halogène CA, lampe halogène BT, lampe fluorescente)

• Combinaison des technologies de détection infrarouge et ultrason*

• Détection haute fréquence pour application à hauts rayonnages*

• Programmation simple via commande à distance infrarouge

• Économies d'énergie mesurables

*Modèles sélectionnés. Reportez-vous aux spécifications du produit.

Nouveau !

(3)

Guide de sélection rapide

Détection à double technologie Détection haute

fréquence Détection à infrarouge non dispersif

Spécifications du produit

Dual-Tech, 1 canal

ARGUS Standard 360, détecteur de mouvement faux plafond, 2 canaux

- 1 000 W 1 000 W 1 000 W 1 000 W 2 200 W 2 200 W 2 200 W - -

Charge capacitive

- - 5 A pour ≤ 250 VAC, cosФ = 1

Fiche technique

Infrarouge passif (PIR),

Incorporant une lentille segmentée, ces détecteurs divisent les zones de couverture en zones de présence faciles à surveiller et sont parfaits pour détecter la marche ou tout autre forme de déplacement dans des petits espaces confinés présentant des niveaux élevés de mouvement.

Haute fréquence

Utilisant l'effet doppler, les détecteurs haute fréquence

permettent la détection de petits mouvements à longue distance.

Indépendants de la température et ne nécessitant pas une visibilité directe du sujet en déplacement, ces détecteurs peuvent même traverser des matériaux solides, tels que le bois,

verre ou la maçonnerie.

Nouveau !

(4)

Détection à double technologie Détection haute

fréquence Détection à infrarouge non dispersif

Spécifications du produit

Dual-Tech, 1 canal

ARGUS Standard 360, détecteur de mouvement faux plafond, 2 canaux

- 1 000 W 1 000 W 1 000 W 1 000 W 2 200 W 2 200 W 2 200 W - -

Charge capacitive

- - 5 A pour ≤ 250 VAC, cosФ = 1

Ultrason (US)

Ces détecteurs détectent l'occupation d'une pièce en surveillant les décalages de fréquence acoustique causés par des mouvements mineurs tels que la saisie sur ordinateur ou la lecture. Comme aucune visibilité directe sans obstacle n'est requise, ils sont parfaits pour les espaces cloisonnés tels que les bureaux ou les toilettes.

Double technologie

Combinant les technologies PIR et ultrasoniques (US), les détecteurs de présence à double technologie sophistiquée offrent une efficacité optimale dans la plupart des

applications potentielles.
