Commande de soupape :

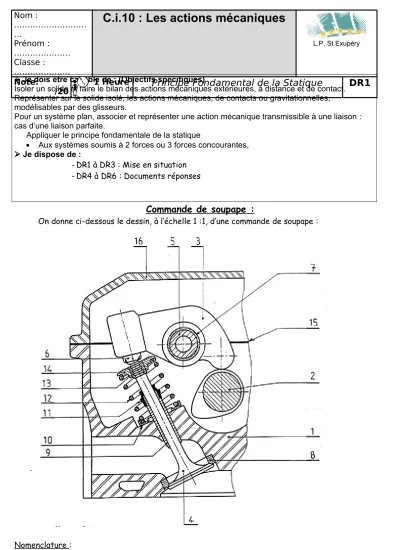

On donne ci-dessous le dessin, à l’échelle 1 :1, d’une commande de soupape :
Nomenclature :
Pour un système plan, associer et représenter une action mécanique transmissible à une liaison : cas d’une liaison parfaite.
Appliquer le principe fondamentale de la statique
Aux systèmes soumis à 2 forces ou 3 forces concourantes,
Je dispose de :
- DR1 à DR3 : Mise en situation - DR4 à DR6 : Documents réponses
16 Cache-culbuteur
15 Joint de cache-culbuteur
14 Coupelle supérieure
13 Demi-coquille
12 Ressort
11 Joint
10 Coupelle inférieure
9 Guide de soupape
8 Siège de soupape
7 Coussinet
6 Poussoir hydraulique
5 Rampe de culbuteur
4 Soupape
3 Culbuteur
2 Arbre à came
1 Culasse
Repére Désignation
Remarque :
Le schéma feuille DR3 a été établi en tenant compte :
De la liaison rampe de culbuteur 5 culbuteur 3, symbolisé par une liaison pivot désignée par A.
De la liaison poussoir hydraulique 6 soupape 4, symbolisé par un appui plan désignée par B.
De la liaison culbuteur 3 arbre à came 2, par une liaison ponctuelle désignée par C.
Hypothèses :
Le système sera considéré comme plan.
On ne tiendra pas compte des frottements.
Le poids des pièces sera négligé.
L’action du ressort 12 sur la soupape 4 sera représentée par un vecteur _D12/14 qui aura pour support l’axe de la soupape et pour intensité 80 N.
L’action en C est normale à l’appui, c’est à dire verticale.
