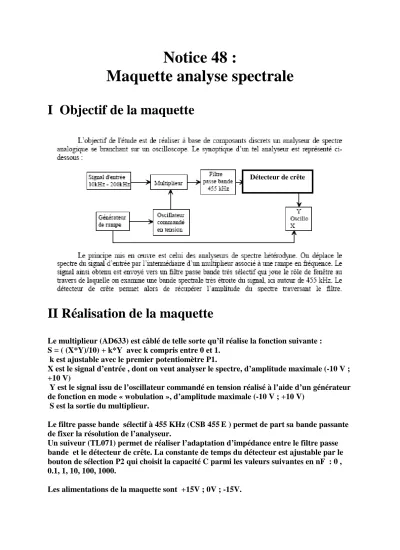

Notice 48 :
Maquette analyse spectrale
I Objectif de la maquette
II Réalisation de la maquette
Le multiplieur (AD633) est câblé de telle sorte qu’il réalise la fonction suivante : S = ( (X*Y)/10) + k*Y avec k compris entre 0 et 1.
k est ajustable avec le premier potentiomètre P1.
X est le signal d’entrée , dont on veut analyser le spectre, d’amplitude maximale (-10 V ; +10 V)
Y est le signal issu de l’oscillateur commandé en tension réalisé à l’aide d’un générateur de fonction en mode « wobulation », d’amplitude maximale (-10 V ; +10 V)
S est la sortie du multiplieur.
Le filtre passe bande sélectif à 455 KHz (CSB 455E ) permet de part sa bande passante de fixer la résolution de l’analyseur.
Un suiveur (TL071) permet de réaliser l’adaptation d’impédance entre le filtre passe bande et le détecteur de crête. La constante de temps du détecteur est ajustable par le bouton de sélection P2 qui choisit la capacité C parmi les valeurs suivantes en nF : 0 , 0.1, 1, 10, 100, 1000.
Les alimentations de la maquette sont +15V ; 0V ; -15V.
Détecteur de crête
