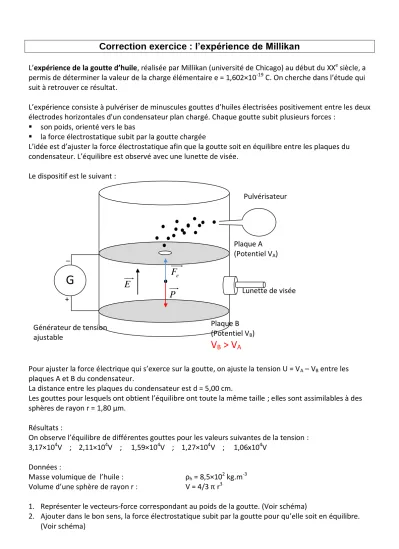

Correction exercice : l’expérience de Millikan
L’expérience de la goutte d’huile, réalisée par Millikan (université de Chicago) au début du XXe siècle, a permis de déterminer la valeur de la charge élémentaire e = 1,602×10-19 C. On cherche dans l’étude qui suit à retrouver ce résultat.
L’expérience consiste à pulvériser de minuscules gouttes d’huiles électrisées positivement entre les deux électrodes horizontales d'un condensateur plan chargé. Chaque goutte subit plusieurs forces :
son poids, orienté vers le bas
la force électrostatique subit par la goutte chargée
L’idée est d’ajuster la force électrostatique afin que la goutte soit en équilibre entre les plaques du condensateur. L’équilibre est observé avec une lunette de visée.
Le dispositif est le suivant :
Pour ajuster la force électrique qui s’exerce sur la goutte, on ajuste la tension U = VA – VB entre les plaques A et B du condensateur.
La distance entre les plaques du condensateur est d = 5,00 cm.
Les gouttes pour lesquels ont obtient l’équilibre ont toute la même taille ; elles sont assimilables à des sphères de rayon r = 1,80 μm.
Résultats :
On observe l’équilibre de différentes gouttes pour les valeurs suivantes de la tension : 3,17×104V ; 2,11×104V ; 1,59×104V ; 1,27×104V ; 1,06x104V
Données :
Masse volumique de l’huile : ρh = 8,5×102 kg.m-3 Volume d’une sphère de rayon r : V = 4/3 π r3
1. Représenter le vecteurs-force correspondant au poids de la goutte. (Voir schéma)
2. Ajouter dans le bon sens, la force électrostatique subit par la goutte pour qu’elle soit en équilibre.
(Voir schéma)
Pulvérisateur
Lunette de visée
G
Générateur de tension ajustable
Plaque A (Potentiel VA)
Plaque B (Potentiel VB)
V
B> V
AP F
eE
+ _
3. Après avoir rappeler la relation vectorielle entre la force électrostatique et le champ électrostatique, représenter le vecteur champ-électrostatique entre les deux plaques.
Relation entre la force et le champ : F qE
q étant positive, la force et le champ sont donc orientés dans le même sens.
4. Déduire de la question précédente si VA > VB ou VB > VA. Justifier.
Le champ est orienté dans le sens des potentiels décroissants. La plaque B a un potentiel plus élevée que la plaque A : VB > VA.
En déduire quel est le pôle + du générateur et quel est le pôle – . 5. Calculer l’intensité du poids P de chaque goutte.
P = m . g avec m = ρh . V = ρh . 4/3 . π . r3 D’où P = ρh . 4/3 . π . r3. g
A.N. P = 2,0×10-13 N
6. En déduire l’intensité de la force électrostatique Fe pour qu’il y ait équilibre de la goutte.
Pour qu’il y ait équilibre, il faut que les deux forces se compensent, soit : Fe = P = 2,0×10-13 N 7. Etablir l’expression de Fe en fonction de U la tension entre les deux plaques, d la distance entre les
plaques et q la charge portée par la goutte.
d q U E q
Fe
En déduire l’expression de q en fonction de Fe, U et d.
U d q Fe
8. Calculer les valeurs de q pour les différentes tensions mesurées.
N° mesure 1 2 3 4 5
U (V) 31700 21100 15900 12700 10600
q (C) 3,2x10-19 4,7x10-19 6,3x10-19 7,9x10-19 9,4x10-19
Expliquer à partir de ces valeurs Millikan a déduit la charge élémentaire.
La charge élémentaire représente la plus petite charge insécable. La différence entre les valeurs calculées est forcément un nombre entier de fois cette charge.
D’une valeur de q à la suivante, il y a à chaque fois 1,6×10-19C.
En déduire la charge de chacune des gouttes étudiées.
N° mesure 1 2 3 4 5
q (C) 3,2x10-19 4,7x10-19 6,3x10-19 7,9x10-19 9,4x10-19
Charge 2+ 3+ 4+ 5+ 6+
Interaction dans un cristal de chlorure de sodium :
Le cristal de chlorure de sodium est constitué d’un empilement ordonné d’ions. Les ions Cl- sont aux sommets de cubes contigus d’arête a=5,64×10-10m et aux centre de chaque face de ce cube. Les ions Na+ sont situés au milieu de chaque arête et au centre de chaque cube.
a. Exprimer en fonction de a les plus petites distances entre les centres de :
deux Cl- ou deux Na+
2 2 2
2
2 a a
d a
dNa Na Cl Cl
un Cl- et un Na+
2 d a
Cl Na
b. Exprimer en fonction de a et e (quantité d’électricité élémentaire) la force électrique entre :
deux Cl- les plus proches
2 2 2
2
2
a K e a
e K e
F
A.N. F = 1,45×10-9 N
un ion Cl- et un ion Na+
2 2 2
4
2
a K e a
e K e
F
A.N. F = 2,90×10-9 N
c. Quel type de force maintient la cohésion du cristal ?
La cohésion du cristal est maintenue par un réseau de forces électrostatiques.
Na+ Cl-
