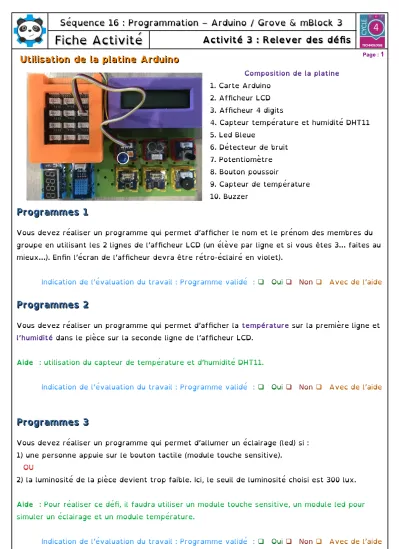

Page : 1
Activité 3 : Relever des défis Activité 3 : Relever des défis Séquence 16 : Programmation – Arduino / Grove & mBlock 3 Séquence 16 : Programmation – Arduino / Grove & mBlock 3
Fiche Activité Fiche Activité
Programmes 1 Programmes 1
Vous devez réaliser un programme qui permet d’afficher le nom et le prénom des membres du groupe en utilisant les 2 lignes de l’afficheur LCD (un élève par ligne et si vous êtes 3… faites au mieux…). Enfin l’écran de l’afficheur devra être rétro-éclairé en violet).
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide
Programmes 2 Programmes 2
Vous devez réaliser un programme qui permet d’afficher la température sur la première ligne et l’humidité dans le pièce sur la seconde ligne de l’afficheur LCD.
Aide : utilisation du capteur de température et d’humidité DHT11.
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide
Programmes 3 Programmes 3
Vous devez réaliser un programme qui permet d’allumer un éclairage (led) si : 1) une personne appuie sur le bouton tactile (module touche sensitive).
OU
2) la luminosité de la pièce devient trop faible. Ici, le seuil de luminosité choisi est 300 lux.
Aide : Pour réaliser ce défi, il faudra utiliser un module touche sensitive, un module led pour simuler un éclairage et un module température.
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide Composition de la platine
1. Carte Arduino 2. Afficheur LCD 3. Afficheur 4 digits
4. Capteur température et humidité DHT11 5. Led Bleue
6. Détecteur de bruit 7. Potentiomètre 8. Bouton poussoir
9. Capteur de température 10. Buzzer
Utilisation de la platine Arduino
Utilisation de la platine Arduino
Page : 2
Activité 3 : Relever des défis Activité 3 : Relever des défis Séquence 16 : Programmation – Arduino / Grove & mBlock 3 Séquence 16 : Programmation – Arduino / Grove & mBlock 3
Fiche Activité Fiche Activité
Programmes 4 Programmes 4
Vous devez réaliser un programme qui permet d’afficher la distance mesurée par le capteur à ultra sons sur l’afficheur LCD et un bip doit retentir si la distance devient inférieure à 5 cm.
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide
Programmes 5 Programmes 5
Vous devez réaliser un programme qui permet d’afficher la distance détecteur par le capteur à ultra sons sur la ligne de l’afficheur de votre choix.
Aide : pour l’utilisation du capteur de température et d’humidité DHT11… bien lire le document ressources.
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide
Programmes 6 : Simulation d’un feu de carrefour avec appel piéton Programmes 6 : Simulation d’un feu de carrefour avec appel piéton
Vous devez réaliser un programme qui permet de simuler le fonctionnement d’un feu de carrefour avec appel pour piéton :
- fonctionnement normal du feu : quand le feu est au rouge le feu piéton est au vert et quand le feu est à l’orange ou au vert, le feu piéton est au rouge.
- si un piéton appuie sur le bouton d’appel (module touche sensitive), le feu passe automatique au rouge après 2s.
Temps de fonctionnement normal : rouge 10s – orange 5s – vert 10s
Indication de l’évaluation du travail : Programme validé : Oui Non Avec de l’aide
