Académie de
Versailles FICHE ACTIVITÉ 1 SNT
Internet : Réseau et routage Lundi 25/11/2019

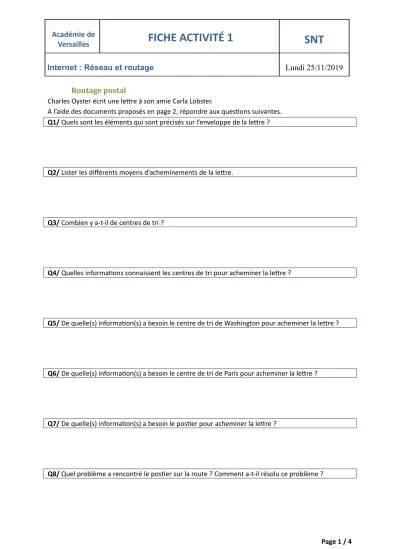

Routage postal
Charles Oyster écrit une lettre à son amie Carla Lobster.
A l’aide des documents proposés en page 2, répondre aux questions suivantes.
Q1/ Quels sont les éléments qui sont précisés sur l’enveloppe de la lettre ?
Q2/ Lister les différents moyens d’acheminements de la lettre.
Q3/ Combien y a-t-il de centres de tri ?
Q4/ Quelles informations connaissent les centres de tri pour acheminer la lettre ?
Q5/ De quelle(s) information(s) a besoin le centre de tri de Washington pour acheminer la lettre ?
Q6/ De quelle(s) information(s) a besoin le centre de tri de Paris pour acheminer la lettre ?
Q7/ De quelle(s) information(s) a besoin le postier pour acheminer la lettre ?
Q8/ Quel problème a rencontré le postier sur la route ? Comment a-t-il résolu ce problème ?
Page 1 / 4
Académie de
Versailles FICHE ACTIVITÉ 1 SNT
Internet : Réseau et routage Lundi 25/11/2019
Document 1 : Réseau postal
Document 2 : Enveloppe contenant la lettre
Document 3 : Centres de tri
Document 4 : Trajet du postier
Page 2 / 4 Washington
centre de tri principal
Académie de
Versailles FICHE ACTIVITÉ 1 SNT
Internet : Réseau et routage Lundi 25/11/2019
Principe du routage
On imagine le réseau ci-dessous, composé de 8 élèves, reliés par une ficelle suivant le schéma ci- dessous.
Q9/ Pour chaque lettre, continuer le tableau ci-dessous :
L’élève : Peut communiquer avec :
A B et C
B C D E F G
Q10/ Vous souhaitez transmettre une enveloppe entre les élèves F et H. Quels sont les parcours possibles de l’enveloppe ?
Q11/ Entre différentes tables de routage qui fonctionnent, peut-on considérer que certaines sont meilleures que d’autres ?
Bon réseau ou pas ?
Q12/ Quels sont les avantages et inconvénients de ces deux types de réseau ?
Page 3 / 4
Académie de
Versailles FICHE ACTIVITÉ 1 SNT
Internet : Réseau et routage Lundi 25/11/2019
Bilan
Q13/ Vous venez de tester différentes formes de réseau. D’après vous, que doit permettre un réseau ?
Q14/ Proposer un réseau de 6 routeurs (A à F) dans lequel il y aurait une interruption minimale, en cas de défaillance d’un élément, et permettant de transmettre le message le plus rapidement possible.
COURS : NOTIONS
Protocole IP/ Réseaux des réseaux routage / Adresses symboliques/adresses
Le protocole IP pour "Internet Protocol" permet aux ordinateurs reliés à Internet de dialoguer entre eux. Plus précisément, l’Internet Protocol se charge du routage de chaque paquet vers sa destination (c’est-à-dire de l’acheminement des données sur le réseau).
Pour passer d’un réseau à un autre, on utilise des routeurs. Le rôle d’un routeur est de décider quel chemin doit prendre le paquet qu’il reçoit et donc de choisir vers quel autre routeur envoyer le paquet jusqu’à ce que la destination soit atteinte.
Pour prendre sa décision, le routeur utilise une table de routage qui sert d’aiguillage : “pour telle destination, envoyer le paquet à mon routeur voisin de droite, pour telle autre destination envoyer le paquet à mon routeur voisin de gauche”, et ainsi de suite.
Comme pour un courrier postal, sur Internet, chaque message (c’est-à-dire chaque paquet de données) s’accompagne de différentes informations :
l'adresse de l'expéditeur
l'adresse du destinataire
des données supplémentaires.
Pour que les paquets parviennent à leur destination, une adresse IP unique est attribuée à chaque Ordinateur connecté au réseau.
Cette Adresse ip se présente sous la forme de 4 nombres (entre 0 et 255) séparés par des points : 204.35.129.3
Les paquets de données transitent par des dizaines d'ordinateurs jusqu'à atteindre leur destinataire.
Le protocole TCP/IP fait travailler ensemble IP et TCP pour que les paquets IP ne se perdent pas ou n’arrivent pas en double exemplaire et pour s’assurer que le paquet est bien arrivé à destination.
Page 4 / 4
