FICHE ACTIVITÉ 2

CORRECTION SNT

Photographie numérique : Traitement d’image

Exemple : Négatif d’une image

Le négatif d’une image correspond à l’image pour laquelle les valeurs des intensités des différents pixels sont inversées par rapport à l’image d’origine.

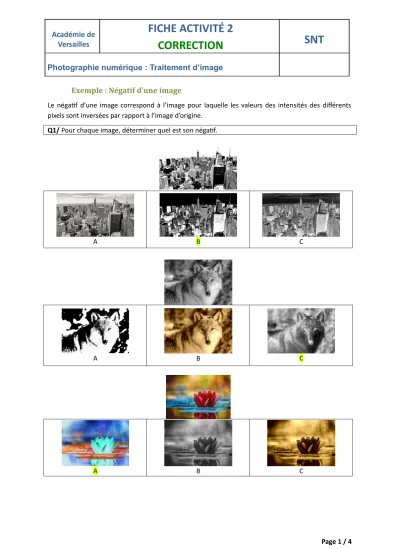

Q1/ Pour chaque image, déterminer quel est son négatif.

A B C

A B C

A B C

Page 1 / 4

(2)

Académie de

Versailles FICHE ACTIVITÉ 2 SNT

Photographie numérique : Traitement d’image

Q2/ Compléter la matrice de droite avec des 0 et des 1 pour traduire le négatif l’image ci-dessous.

Rappel : pour les images en noir et blanc, chaque pixel est codé sur 1 bit : 0 pour noir et 1 pour blanc.

0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0

Q3/ En utilisant les informations ci-dessous, compléter sur la page 3 la matrice de droite avec le code (r,v,b) correspondant pour traduire le négatif de l’image de gauche de la page 3.

Rappel :

Page 2 / 4 Négatif du blanc : noir

Négatif du rouge : cyan Négatif du jaune : bleu Négatif du vert : magenta

(3)

Académie de

Versailles FICHE ACTIVITÉ 2 SNT

Photographie numérique : Traitement d’image

0,0,0 0,0,0 0,0,0 0,0,0 0,0,0 255,0

,255 255,0

,255 0,0,0 0,0,0 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 0,0,0 0,0,0 255,0

,255 255,0 ,255 255,0

,255 0,255

,255 0,0,0 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 0,0,0 0,0,2

55 0,0,2

55 0,255

,0 255,0

,255 255,0 ,255 255,0

,255 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 255,0 ,255 255,0

,255 0,0,2

55 0,0,2

55 255,0

,255 255,0 ,255 255,2

55,0 255,0

,255 0,0,0 0,0,0

0,0,0 0,0,0 0,0,0 0,0,0 255,0

,255 0,0,2

55 0,0,2

55 255,0

,255 0,0,0 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 0,0,0 255,0 ,255 0,255

,255 255,0 ,255 0,0,2

55 0,0,2

55 255,0

,255 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 255,0 ,255 255,0

,255 255,0 ,255 255,0

,255 255,0 ,255 0,0,2

55 0,0,2

55 255,0

,255 0,0,0 0,0,0 0,0,0 255,0

,255 255,2 55,0 255,0

,255 255,0 ,255 0,255

,0 255,0

,255 255,0 ,255 0,0,2

55 0,0,2

55 255,0

,255 0,0,0

0,0,0 0,0,0 0,0,0 0,0,0 0,0,0 255,2

55,25 5

255,2 55,25

5 0,0,0 0,0,0 0,0,0 0,0,0 0,0,0

0,0,0 0,0,0 0,0,0 0,0,0 0,0,0 255,2

55,25 5

255,2 55,25

5 0,0,0 0,0,0 0,0,0 0,0,0 0,0,0

Algorithmes de traitement de l’image

Selon Wikipedia :

« Le traitement d'images est une discipline de l'informatique et des mathématiques appliquées qui étudie les images numériques et leurs transformations, dans le but d'améliorer leur qualité ou d'en extraire de l'information. »

La matrice représentant l’image numérique est traduite par un logiciel qui va afficher l’image. Le traitement de l’image s’effectue sur cette matrice, par exemple par des opérations sur 3 composantes couleurs qui la constituent lors d’un codage RVB.

Le principe utilisé dans cette activité est le suivant :

Les calculs mathématiques effectués sur les composantes couleurs de l’image sont plus ou moins compliqués selon les effets souhaités.

Page 3 / 4

(4)

Académie de

Versailles FICHE ACTIVITÉ 2 SNT

Photographie numérique : Traitement d’image

Exemple de script python de traitement d’image

from matplotlib.pyplot import * # importation d'une bibliothèque pour tracer et visualiser des données sous forme de graphique

from numpy import * # importation d'une bibliothèque pour manipuler des matrices (ou tableaux ou grilles)

###################################################

# ATTENTION: Pour exécuter sous EduPython, utiliser Ctrl+F9 #

###################################################

im1 = imread("SNT_Photographie_Act2_Parrot.png") # ouverture du fichier image

(l,c,t) = shape(im1) # on crée une nouvelle image de même taille que image d'origine

im2 = zeros((l,c,t))

for i in range(l): # on balaie toutes les lignes

for j in range(c): # pour chaque ligne, on balaie toutes les colonnes im2[i,j,0] = im1[i,j,0] # ne garde que la couleur (??? à compléter) dans toute l'image

im2[i,j,1] = 0 im2[i,j,2] = 0 imshow(im2)

show(im2.all) # on affiche l’image 2

On identifie chaque pixel par son numéro de ligne et de colonne. Les différentes valeurs des couleurs sont stockées dans la troisième « coordonnée » : 0 pour le rouge, 1 pour le vert et 2 pour le bleu.

Note : La valeur de l’intensité de chaque couleur est normalisée pour être entre 0.0 et 1.0 (en divisant la valeur binaire par 255).

Q4/ Que fait ce script ?

Ouvrir le script SNT_Photographie_Act2_ImagesEleve.py et l’exécuter pour vérifier votre réponse.

L'image devient en rouge

Q4/ En vous basant sur le script modèle, effectuer les transformations suivantes :

Canal vert Canal bleu Inverser les nuances de rouge et de bleu

Négatif

im2[i,j,0] = 1-im1[i,j,0]

im2[i,j,1] = 1-im1[i,j,1]

im2[i,j,2] = 1-im1[i,j,2]

Nuances de gris

(valeur moyenne des 3 couleurs)

Miroir vertical im2[i,j,0] = im1[i,c-1-j,0]

im2[i,j,1] = im1[i,c-1-j,1]

im2[i,j,2] = im1[i,c-1-j,2]

Page 4 / 4 Image d’origine

Vert : im2[i,j,0] = 0 im2[i,j,1] = im1[i,j,1]

im2[i,j,2] = 0 Bleu : im2[i,j,0] = 0 im2[i,j,1] = 0 im2[i,j,2] = im1[i,j,2]

Inverser rouge et bleu : im2[i,j,0] = im1[i,j,2]

im2[i,j,1] = im1[i,j,1]

im2[i,j,2] = im1[i,j,0]

gris = (im1[i,j,0]+im1[i,j,1]+im1[i,j,2])/3

im2[i,j,0] = gris im2[i,j,1] = gris im2[i,j,2] = gris
