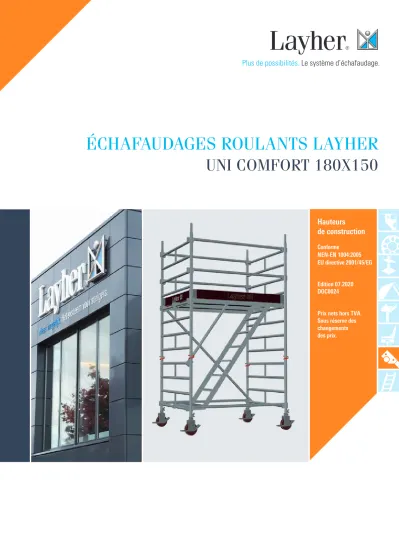

ÉCHAFAUDAGES ROULANTS LAYHER

(1)

ÉCHAFAUDAGES ROULANTS LAYHER

UNI COMFORT 180X150

Hauteurs de construction

Conforme NEN-EN 1004:2005 EU directive 2001/45/EG

Edition 07.2020 DOC0024

Prix nets hors TVA.

Sous réserve des changements des prix.

(2)

LAYHER

UNI COMFORT

REMARQUE: Tous les prix sont des prix nets, aucun escompte applique.

Image : Construction 02

Hauteur d’échafaudage 5,70 m

(3)

L’échafaudage roulant Layher UNI COMFORT est à la fois une tour d’escalier et un échafaudage roulant . D’un côté, les plates- formes peuvent servir d’étage intermédiaire ou de travail. De l’autre côté, des marches qui facilitent l’escalade et offrent la possibilité d’un transport manuel de matériel et d’outils. Le niveau supérieur est un plancher de travail complet à l’aide d’une trappe de passage. L’échafaudage roulant peut également être utilisé comme une tour d’escalier pour servir d’accès à un étage particulier.

• Dimensions: longueur x largeur 180 x 150 cm.

• Galets fortes qui se tiennent sous les supports en position freinée pour une meilleure stabilité.

• Fourni en standard avec un plancher tous les 2 mètres et avec les mains courantes de la hanche et du genou tout autour.

• Conforme à toutes les exigences légales.

Montage sûr

Malgré le fait que cet échafaudage mobile peut être assemblé et démonté en toute sécurité, l’expérience avec l’échafaudage est fortement recommandée. Afin de satisfaire aux exigences d’un (dé)montage sécurisé des échafaudages roulants, Layher a développé la méthode de montage P2 :

U Utilisez les crochets de montage (P2) spécialement conçus U Plates-formes tous les 2 m

U Sécurité de montage grâce aux garde-corps montés à l’avance

Avec des plates-formes tous les 2 m et l’utilisation de crochets de montage P2, les garde-fous à hauteur de hanche peuvent déjà être placés à un niveau inférieur. En accédant à la plates-forme supérieure, une protection latérale est garantie alentour.

Voir les instructions d’assemblage de UNI COMFORT P2.

P2 Crochets de montage (2 PCs) Art.no. 1300/010 1,2 kg 2 ex. 31,07 Echelon de base aluminium Uni 0.75 m Art.no. 1344/003 3,3 kg 47,45

P2 crochets de montage Echelon de base aluminium Uni 0,75 m Chiffrage : EN 1004 3 - 8,20 / 12,20 A

L’application du ballast se produit, par ces échafaudages roulants, toujours en diagonale (angles opposés) de sorte que le centre de gravité est située au milieu.

Fixez aux tubes verticaux aussi bas que possible (élément de position de base).

Lest avec demi collier

Art.no. 1249/000 10 kg 44,20 Ballast et ancrage

Dans certaines formes de construction, le ballast est nécessaire pour la stabilité requise.

Tableau de lest pour l’utilisation du nombre de blocs de ballast par type de construction et application.

UNI COMFORT tableau de lest des échafaudages roulants pour une utilisation jusqu’à 6 Beaufort :

= Uniquement dans l’intérieur = Utilisation en extérieur

Type de construction 01 02 03 04 05 06

Uniquement dans l’intérieur 0 0 0 0 0 0

Utilisation en extérieur 2 16* 0 0 – –

– = interdit * = avec application de béquilles 0 ballast requis

• Cette table de ballast est basée sur l’utilisation de 4 béquilles pliable ajustable correspondant à la construction utilisée comme échafaudage roulant.

• Si l’échafaudage roulant sert d’accès à un étage extérieur (tour d’escalier), l’échafaudage doit être ancré à

tous les 4,0 mètres et au niveau de la sortie pour éviter toute déviation de l’échafaudage roulant lors de l’entrée et de la sortie.

• Dans une situation ancrée, l’échafaudage roulant peut également être utilisé en extérieur jusqu’à la conception la plus élevée.

• Lorsque l’échafaudage roulant est ancré, les béquilles pliable ajustable (après ancrage) peuvent être omis.

(4)

COMFORT 450

Construction 01 1,80 x 1,50 m

Hauteur d’échafaudage 3,70 m

Charge totale avec charge de plancher : 6,9 kN 1,7 kN par galet

COMFORT 650

N^o d’article Description Prix € Poids kg Nombre Total € Total kg

1359/200 Galet reglable 700 kg orange 59,35 6,8 4 237,40 27,0

1299/008 Cadre aluminium 150, 8 échelles 174,20 13,5 2 348,40 27,0

1205/180 Lisse/Garde-corps BASIC/COMPACT 29,58 2,3 6 177,48 13,8

1208/180 Diagonale BASIC/COMPACT 8 échelles 31,59 3,3 1 31,59 3,3

1441/180 Plancher BASIC/COMPACT 2 griffes 122,40 13,2 1 122,40 13,2

1243/180 Plancher rabattable Compact 140,92 12,2 1 140,92 12,2

1439/180 Plinthe BASIC/COMPACT orange 24,31 4,2 2 48,62 8,4

1438/144 Plinthe de tête COMPACT/LARGE orange 15,67 2,9 2 31,34 5,8

1212/180 Volee escalier alu BASIC/COMPACT 228,74 15,5 1 228,74 15,5

1327/120 Garde-corps de volée 35,62 1,8 1 35,62 1,8

4000/001 Goupille queue de cochon, rouge 0,75 0,2 4 3,00 0,6

Total UNI COMFORT 450 ISOLÉ 1.597,91 142,6

ISOLÉ

Hauteur de travail 4,50 m Hauteur d‘échafaudage 3,70 m

2,50 m Hauteur de plancher

(5)

Charge totale avec charge de plancher : 10,6 kN 2,6 kN par galet

Construction 02 1,80 x 1,50 m

Hauteur d’échafaudage 5,70 m

COMFORT 650

1248/260 Béquille pliable ajustable 102,31 8,5 4 409,24 34,0

ISOLÉ

Hauteur de travail 6,50 m Hauteur d‘échafaudage 5,70 m

(6)

COMFORT 850 COMFORT 1050

Construction 03 1,80 x 1,50 m

Hauteur d’échafaudage 7,70 m

1299/008 Cadre aluminium 150, 8 échelles 174,20 13,5 6 €1.045,20 81,0

ISOLÉ

Charge totale avec charge de plancher : 11,2 kN 2,8 kN par galet Hauteur de travail 8,50 m

Hauteur d‘échafaudage 7,70 m

(7)

COMFORT 1050

Construction 04 1,80 x 1,50 m

Hauteur d’échafaudage 9,70 m

ISOLÉ

(8)

UNI COMFORT

COMFORT 1250 COMFORT 1450

Construction 05 1,80 x 1,50 m

Hauteur d’échafaudage 11,70 m

1212/180 Volee escalier alu BASIC/COMPACT 228,74 15,5 5 €1.143,70 77,5

ISOLÉ

(9)

UNI COMFORT COMFORT 1450

Construction 06 1,80 x 1,50 m

Hauteur d’échafaudage 13,70 m

1212/180 Volee escalier alu BASIC/COMPACT 228,74 15,5 6 €1.372,44 93,0

ISOLÉ

(10)

1209/285 Diagonale horizontale STANDARD 45,11 4,6 2 90,22 9,2

1216/000 Béquille pour galet aluminium 118,69 0,2 4 474,76 0,6

1318/000 Diagonale horizontale ajustable 71,44 0,2 2 142,88 0,3

Total UNI COMFORT béquilles enroulables 945,26 37,1

UNI COMFORT béquilles pliable ajustable enroulables Version avec béquilles pliable ajustable enroulables.

Au lieu des béquilles pliable ajustable avec des capuchons en caoutchouc, vous pouvez également choisir de remplacer les béquilles pliable ajustable par des béquilles pliable ajustable à roulettes.

Cela facilite le déplacement de l’échafaudage roulant.

(11)

DOC0024 Edition 07-2020 Layher n.v./s.a.

Mouterij 6 2550 Kontich, B

015/31.03.39 [email protected] www.layher.be

Plus de possibilités. Le système d’échafaudage.

Echafaudage Façade Echafaudage Universel

Systèmes Spectacle Accessoires d‘échafaudages Systèmes de protection Echafaudages portants

Echafaudages roulants Echelles

REMARQUE: Tous les prix sont des prix nets, hors TVA, aucun escompte applique.

Changements de prix réservés
