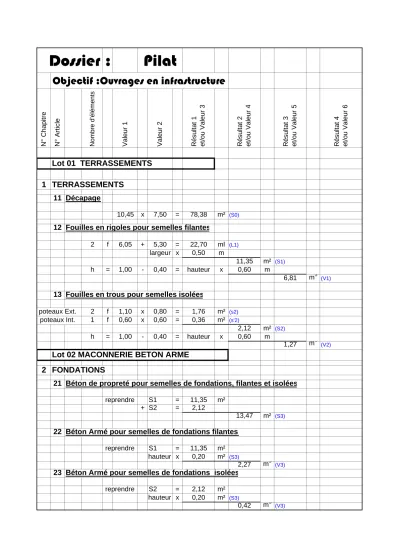

Dossier:PilatObjectif :Ouvrages en infrastructure

Dossier : Pilat

Objectif :Ouvrages en infrastructure

N° Chapitre N° Article Nombre d'éléments Valeur 1 Valeur 2 Résultat 1 et/ou Valeur 3 Résultat 2 et/ou Valeur 4 Résultat 3 et/ou Valeur 5 Résultat 4 et/ou Valeur 6

Lot 01 TERRASSEMENTS 1 TERRASSEMENTS

11 Décapage

10,45 x 7,50 = 78,38 m² (S0)

12 Fouilles en rigoles pour semelles filantes

2 f 6,05 + 5,30 = 22,70 ml (L1)

largeur x 0,50 m

11,35 m² (S1)

h = 1,00 - 0,40 = hauteur x 0,60 m

6,81 m³ (V1)

13 Fouilles en trous pour semelles isolées

poteaux Ext. 2 f 1,10 x 0,80 = 1,76 m² (s2)

poteaux Int. 1 f 0,60 x 0,60 = 0,36 m² (s'2)

2,12 m² (S2)

h = 1,00 - 0,40 = hauteur x 0,60 m

1,27 m³ _(V2)

Lot 02 MACONNERIE BETON ARME 2 FONDATIONS

21 Béton de propreté pour semelles de fondations, filantes et isolées

reprendre S1 = 11,35 m²

+ S2 = 2,12

13,47 m² (S3)

22 Béton Armé pour semelles de fondations filantes

reprendre S1 = 11,35 m² hauteur x 0,20 m² (S3)

2,27 m³ (V3)

23 Béton Armé pour semelles de fondations isolées

reprendre S2 = 2,12 m²

hauteur x 0,20 m² (S3)

0,42 m³ (V3)

3 MURS ET OUVRAGES BETON EN INFRASTRUCTURE

reprendre L1 = 22,70 ml hauteur x 0,44 m

9,99 m² (S4)

32 Arase en béton si nécessaire sans objet

4 OUVRAGES BETON ARME EN INFRASTRUCTURE

reprendre L1 = 22,70 ml hauteur x 0,21 m

4,77 m² (S5)

epaisseur x 0,20

0,95 m³ (V5)

42 Chaînage verticaux

332 Raidisseurs en superstructure (L8)

hauteur = 0,75 - 0,31 = 0,44 m

4 f 0,44 = 1,76 ml (L6)

43 PoteauxBéton Armé du dessus des semelles au niveau – 0.06 m

431 Poteau Intérieur

Section = 0,20 x 0,20 = 0,04 m² (S7)

hauteur = 0,75 - 0,06 = 0,69 m

0,03 m³ (V7)

432 Poteau Extérieurs

Section = 0,70 x 0,40 = 0,28 m² (S8)

hauteur = 0,75 - 0,06 = 0,69 m

0,19 m³ (V8)

5 FORME ET DALLAGE isolé intérieur 51 Forme pour dallage intérieur isolé

431 Remblais tout venant en partie courante

Section = 5,85 x 5,10 = 29,84 m² (s9)

hauteur = 0,40 - 0,25 = 0,15 m

4,48 m³ (v9)

au droit des semelles

2 f 5,85 + 4,80 = 21,30 ml (L1)

largeur x 0,15 m

3,20 m² (s'9)

h = 0,75 - 0,40 = hauteur x 0,35 m

1,12 m³ (v'9)

5,59 m³ (V9)

432 Sable

reprendre s'9 = 29,84 m² hauteur x 0,05 m² (S10)

1,49 m³ (V10)

433 Polyane

6,25 x 5,50 = 34,38 m² (S11)

434 Isolant polystyrène 4 cm en partie courante

reprendre s'9 = 29,84 m² (s12)

au droit du dallage

2 f 5,85 + 5,02 = 21,74 ml (L12)

largeur x 0,04 m

0,87 m² (s'12)

30,70 m² (S12)

52 Béton pour dallage intérieur

5,77 x 5,02 = 28,97 m² (S13)

hauteur = 0,10 m

2,90 m³ (V13)

6 FORME ET DALLAGE pour porche extérieur

2 f 1,50 x 0,30 = 0,90 m²(s14)

1 f 4,70 x 2,10 = 9,87 m²(s'14)

10,77 m² (S14)

hauteur = 0,12 m

1,29 m³ (V14)

62 Béton pour béquets

2 f 1,50 = 3,00 1 f 4,70 = 4,70

7,70 ml(L15)

largeur x 0,15 m

1,16 m² (S15)

hauteur x 0,20 m

0,23 m³ (V15)

63 Total Béton pour dallage porche

reprendre V14 = 1,29 m³ reprendre V15 = 0,23 m³

1,52 m³ (V16)
