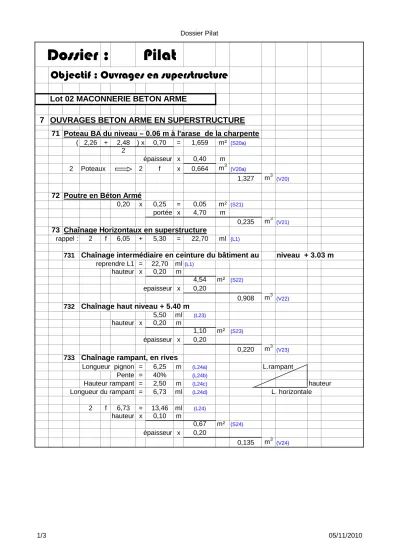

Dossier Pilat
Dossier : Pilat
Objectif : Ouvrages en superstructure
Lot 02 MACONNERIE BETON ARME
7 OUVRAGES BETON ARME EN SUPERSTRUCTURE
71 Poteau BA du niveau – 0.06 m à l'arase de la charpente( 2,26 + 2,48 ) x 0,70 = 1,659 m² (S20a)
2
épaisseur x 0,40 m
2 Poteaux 2 f x 0,664 m3 (V20a)
1,327 m3 (V20)
72 Poutre en Béton Armé
0,20 x 0,25 = 0,05 m² (S21)
portée x 4,70 m
0,235 m3 (V21)
73 Chaînage Horizontaux en superstructure
rappel : 2 f 6,05 + 5,30 = 22,70 ml (L1)
731 Chaînage intermédiaire en ceinture du bâtiment au niveau + 3.03 m reprendre L1 = 22,70 ml(L1)
hauteur x 0,20 m
4,54 m² (S22)
epaisseur x 0,20
0,908 m3 (V22)
732 Chaînage haut niveau + 5.40 m 5,50 ml (L23)
hauteur x 0,20 m
1,10 m² (S23)
épaisseur x 0,20
0,220 m3 (V23)
733 Chaînage rampant, en rives
Longueur pignon = 6,25 m (L24a) L.rampant Pente = 40% (L24b)
Hauteur rampant = 2,50 m (L24c) hauteur
Longueur du rampant = 6,73 ml (L24d) L. horizontale 2 f 6,73 = 13,46 ml (L24)
hauteur x 0,10 m
0,67 m² (S24)
épaisseur x 0,20
0,135 m3 (V24)
1/3 05/11/2010
Dossier Pilat 74 Linteaux
1 f 1,34 = 1,34 ml 4 f 1,00 = 4,00 ml 2 f 1,40 = 2,80 ml 1 f 2,20 = 2,20 ml
10,34 ml(L25)
hauteur x 0,20 m
2,07 m² (S25)
hauteur x 0,20 m
0,414 m3 (V25)
variante : linteaux continus pour chassis wc sdb et étage 1 f 1,34 = 1,34 ml
2 f 2,23 = 4,46 ml 2 f 1,40 = 2,80 ml 1 f 2,20 = 2,20 ml
10,80 ml (L'25)
hauteur x 0,20 m
2,16 m² (S'25)
hauteur x 0,20 m
0,432 m3 (V'25)
75 Chainage Verticaux
hauteur = 3,03 + 0,16 = 3,19 m nb : 0.06 + 0.10 = 0.16 déduire 1 chaînage - 0,20 m
2 f x 2,99 = 5,98 ml (L26a)
hauteur = 5,68 + 0,06 = 5,74 m déduire 2 chaînages - 0,40 m
2 f x 5,34 = 10,68 ml (L26b)
16,66 ml (L26)
8 OUVRAGES DIVERS
81 Seuils en Béton1 f 0,94 = 0,94 ml (L27a)
1 f 1,80 = 1,80 ml (L27b)
2,74 ml (L27)
82 Appuis en Béton
4 f 0,60 = 2,40 ml (L28a)
2 f 1,00 = 2,00 ml (L28b)
4,40 ml (L28)
83 Garnissage de bas de rampant
1 f 5,10 = 5,10 ml (L29)
84 Garnissage de haut de rampant
1 f 5,10 = 5,10 ml (L30)
85 Garnissage de rampants
2 f 6,73 = 13,46 ml (L31)
9 MURS EN SUPERSTRUCTURE
91 Murs en agglos 20x20x50 en superstructure du niveau - 0.06 aux arases supérieures des murs
jusqu'au niveau + 3.03 reprendre L1 = 22,70 ml hauteur x 3,09 m
70,14 m² (S32a)
2/3 05/11/2010
Dossier Pilat
2 f Pointes pignons = 6,25 2,50 = 15,63 m² (S32b)
2
2 f Bandes pignons 6,25 x 0,17 = 2,13 m² (S32c)
1 f Haut mur mezzanine 5,10
x
hauteur = 5,40 - 3,03 = 2,37 =
12,09 m² (S32d)
99,98 m² (S32)
92 Ouvrages à déduire 921 Les Baies
9211 Les portes
1 f 0,94 x 2,15 = 2,02 m² 1 f 1,80 x 2,15 = 3,87 m²
5,89 m² (S33a)
9212 Les Fenêtres et chassis 2 f 0,60 x 0,65 = 0,78 m² 2 f 0,60 x 0,85 = 1,02 m² 2 f 1,00 x 1,25 = 2,50 m²
4,30 m² (S33b)
9213 Total baies à déduire
10,19 m² (S33)
922 Les Ouvrages en Béton Armé 9221 Les Chaînages
reprendre chaînages
intermédiaire = S22 = 4,54 m²(S34a)
haut = S23 = 1,10 m²(S34b)
rampant = S24 = 0,67 m²(S34c)
6,31 m² (S34)
9222 Les Linteaux
reprendre S25 = 2,07 m² (S35) variante
9223 Total ouvrages BA à déduire
8,38 m² (S36)
923 Les Ouvrages en Béton Armé 9231 Les Seuils
reprendre L27 = 2,74 x 0,06 = 0,16 m² (S37a)
9232 Les Appuis
reprendre L28 = 4,40 x 0,10 = 0,44 m² (S37b)
9233 Total ouvrages Béton à déduire
0,60 m² (S37)
923 Total des OUVRAGES à déduire
19,18 m² (S38)
93 Surface des murs en agglos en superstructure
reprendre S32 = 99,98 m² déduire S38 = 19,18 m²
80,80 m² (S39)
3/3 05/11/2010
