TSQ2|DIVERS - VACANCES TOUSSAINT

(1)

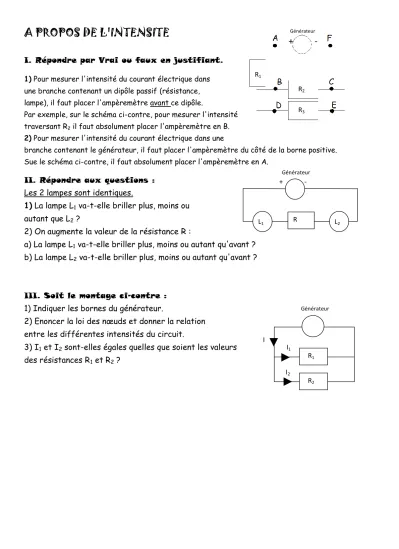

A PROPOS DE L'INTENSITE

I. Répondre par Vrai ou faux en justifiant.

1) Pour mesurer l'intensité du courant électrique dans une branche contenant un dipôle passif (résistance, lampe), il faut placer l'ampèremètre avant ce dipôle.

Par exemple, sur le schéma ci-contre, pour mesurer l'intensité traversant R2 il faut absolument placer l'ampèremètre en B.

2) Pour mesurer l'intensité du courant électrique dans une

branche contenant le générateur, il faut placer l'ampèremètre du côté de la borne positive.

Sue le schéma ci-contre, il faut absolument placer l'ampèremètre en A.

II. Répondre aux questions : Les 2 lampes sont identiques.

1) La lampe L1

va-t-elle briller plus, moins ou autant que L

2

?

2) On augmente la valeur de la résistance R :

a) La lampe L

1

va-t-elle briller plus, moins ou autant qu'avant ? b) La lampe L

2

va-t-elle briller plus, moins ou autant qu'avant ?

III. Soit le montage ci-contre : 1) Indiquer les bornes du générateur.

2) Enoncer la loi des nœuds et donner la relation entre les différentes intensités du circuit.

3) I

1

et I

2

sont-elles égales quelles que soient les valeurs des résistances R

1

et R

2

?

R1

R2

R3 Générateur

+ -

R

Générateur

+ -

L1 L2

R1

R2

Générateur

I I1

I2
