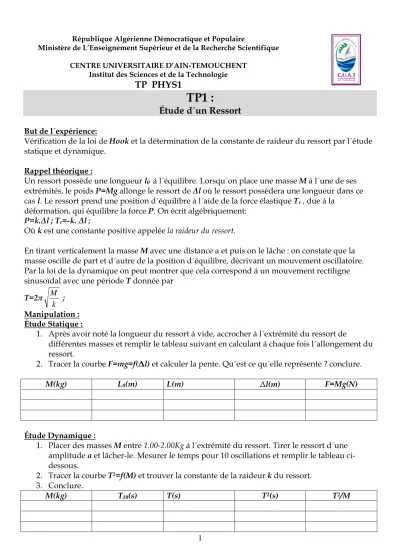

République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie
TP PHYS1
TP1 :
Étude d´un Ressort
But de l´expérience:Vérification de la loi de Hook et la détermination de la constante de raideur du ressort par l´étude statique et dynamique.
Rappel théorique :
Un ressort possède une longueur l0 á l´équilibre. Lorsqu´on place une masse M á l´une de ses extrémités, le poids P=Mg allonge le ressort de Δl où le ressort possèdera une longueur dans ce cas l. Le ressort prend une position d´équilibre à l´aide de la force élastique Tr , due á la
déformation, qui équilibre la force P. On écrit algébriquement:
P=k.Δl ; Tr=-k. Δl ;
Où k est une constante positive appelée la raideur du ressort.
En tirant verticalement la masse M avec une distance a et puis on le lâche : on constate que la masse oscille de part et d´autre de la position d´équilibre, décrivant un mouvement oscillatoire.
Par la loi de la dynamique on peut montrer que cela correspond á un mouvement rectiligne sinusoïdal avec une période T donnée par
T=2π k M ; Manipulation : Ètude Statique :
1. Après avoir noté la longueur du ressort á vide, accrocher á l´extrémité du ressort de
différentes masses et remplir le tableau suivant en calculant á chaque fois l´allongement du ressort.
2. Tracer la courbe F=mg=f(Δl) et calculer la pente. Qu´est ce qu´elle représente ? conclure.
M(kg) L0(m) L(m) Δl(m) F=Mg(N)
Étude Dynamique :
1. Placer des masses M entre 1.00-2.00Kg á l´extrémité du ressort. Tirer le ressort d´une amplitude a et lâcher-le. Mesurer le temps pour 10 oscillations et remplir le tableau ci- dessous.
2. Tracer la courbe T2=f(M) et trouver la constante de la raideur k du ressort.
3. Conclure.
M(kg) T10(s) T(s) T2(s) T2/M
1
République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie
TP PHYS1
TP1 FICHE D’EVALUATION :
Nom et Prénom:
1- ……….
Evaluation expérimentale de physique
2- ……….
3- ………. Sujet : Étude d´un Ressort groupe: ………..
section :………..
Date : ………..
N° des questions
Critères d’évaluation Barème Note
01 Utilisation du montage 8
02 Etude théorique 2
03 Remplissage de tableaux 2
04 le graphe F=f(∆l) 1
05 Tracer T2=f(M) 1
06 Calculer des erreurs 1
07 Les conclusions 1
Nom et signature du professeur : Note sur 16
2
République Algérienne Démocratique et Populaire
Ministère de L’Enseignement Supérieur et de la Recherche Scientifique CENTRE UNIVERSITAIRE D’AIN-TEMOUCHENT
Institut des Sciences et de la Technologie
Questionnaire TP1 :
Étude d´un Ressort
Ètude Statique :1. Remplir le tableau suivant en calculant á chaque fois l´allongement du ressort.
M(kg) l0(m) l(m) Δl(m) F=Mg(N)
2. Tracer la courbe F=mg=f(Δl) et calculer la pente.
3. Qu´est ce qu´elle représente ?
………..………
………
……….
4. Conclure.
………
………
………..………
……….
5. Calcul d’incertitude
………
………
………..………
………
………..………
………
………..
3
4 Étude Dynamique :
1. Placer des masses M á l´extrémité du ressort. Tirer le ressort d´une amplitude a et lâcher-le.
Mesurer le temps pour 10 oscillations et remplir le tableau ci-dessous.
M(kg) T10(s) T(s) T2(s) T2/M
1. Tracer la courbe T2=f(M) et trouver la constante de la raideur k du ressort.
………
………..………
………
………..
2. Conclure.
………
………
………..………
3. Calcul d’incertitude
………
………
………..………
………
………..………
………
………..
