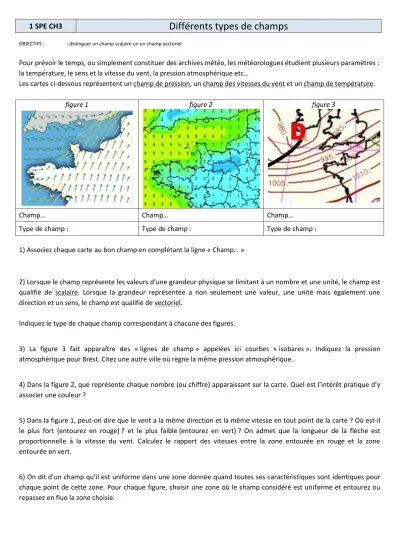

1 SPE CH3
Différents types de champs
OBJECTIFS : - distinguer un champ scalaire un un champ vectoriel
Pour prévoir le temps, ou simplement constituer des archives météo, les météorologues étudient plusieurs paramètres : la température, le sens et la vitesse du vent, la pression atmosphérique etc…
Les cartes ci-dessous représentent un champ de pression, un champ des vitesses du vent et un champ de température.
figure 1 figure 2 figure 3
Champ… Champ… Champ…
Type de champ : Type de champ : Type de champ :
1) Associez chaque carte au bon champ en complétant la ligne « Champ… »
2) Lorsque le champ représente les valeurs d’une grandeur physique se limitant à un nombre et une unité, le champ est qualifié de scalaire. Lorsque la grandeur représentée a non seulement une valeur, une unité mais également une direction et un sens, le champ est qualifié de vectoriel.
Indiquez le type de chaque champ correspondant à chacune des figures.
3) La figure 3 fait apparaître des « lignes de champ » appelées ici courbes « isobares ». Indiquez la pression atmosphérique pour Brest. Citez une autre ville où règne la même pression atmosphérique.
4) Dans la figure 2, que représente chaque nombre (ou chiffre) apparaissant sur la carte. Quel est l’intérêt pratique d’y associer une couleur ?
5) Dans la figure 1, peut-on dire que le vent a la même direction et la même vitesse en tout point de la carte ? Où est-il le plus fort (entourez en rouge) ? et le plus faible (entourez en vert) ? On admet que la longueur de la flèche est proportionnelle à la vitesse du vent. Calculez le rapport des vitesses entre la zone entourée en rouge et la zone entourée en vert.
6) On dit d’un champ qu’il est uniforme dans une zone donnée quand toutes ses caractéristiques sont identiques pour chaque point de cette zone. Pour chaque figure, choisir une zone où le champ considéré est uniforme et entourez ou repassez en fluo la zone choisie.
