(1)

Tony Leparoux, professeur de physique-chimie

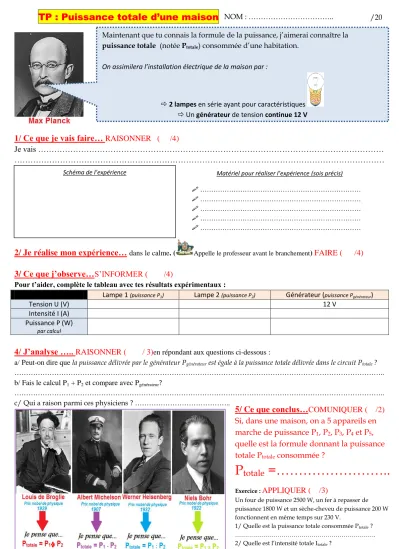

TP : Puissance totale d’une maison

1/ Ce que je vais faire… RAISONNER ( /4)

Je vais ………

………

2/ Je réalise mon expérience… dans le calme. (

Appelle le professeur avant le branchement

) FAIRE ( /4) 3/ Ce que j’observe… S’INFORMER ( /4)

Pour t’aider, complète le tableau avec tes résultats expérimentaux :

Lampe 1

(puissance P1)

Lampe 2

(puissance P2)

Générateur (

puissance Pgénérateur

)

Tension U (V) 12 V

Intensité I (A) Puissance P (W)

par calcul

4/ J’analyse ….. RAISONNER ( / 3) en répondant aux questions ci-dessous :

a/ Peut-on dire que la puissance délivrée par le générateur P

générateur

est égale à la puissance totale délivrée dans le circuit P

totale

?

………..

b/ Fais le calcul P

1

+ P

2

et compare avec P

générateur

?

………..

c/ Qui a raison parmi ces physiciens ? ………..

Maintenant que tu connais la formule de la puissance, j’aimerai connaître la puissance totale (notée P

totale

) consommée d’une habitation.

On assimilera l’installation électrique de la maison par :

 2 lampes en série ayant pour caractéristiques

 Un générateur de tension continue 12 V

Schéma de l’expérience Matériel pour réaliser l’expérience (sois précis)

 ………

 ………

 ………

 ………

 ………

5/ Ce que conclus… COMUNIQUER ( /2) Si, dans une maison, on a 5 appareils en marche de puissance P

1

, P

2

, P

3

, P

4

et P

5

, quelle est la formule donnant la puissance totale P

totale

consommée ?

P totale =………..

Exercice :

APPLIQUER ( /3)

Un four de puissance 2500 W, un fer à repasser de puissance 1800 W et un sèche-cheveu de puissance 200 W fonctionnent en même temps sur 230 V.

1/ Quelle est la puissance totale consommée Ptotale ?

……….

2/ Quelle est l’intensité totale Itotale ?

……….

NOM : ……….. /20

(2)

Tony Leparoux, professeur de physique-chimie

TP : Puissance totale d’une maison- Correction

1/ Ce que je vais faire… RAISONNER ( /4)

Je vais brancher deux lampes de 6 V en série et les alimenter avec un générateur de 12 V. On déplace les voltmètre et ampèremètre dans le circuit afin de prendre les mesures de tension et d’intensité de courant.

2/ Je réalise mon expérience… dans le calme. (

Appelle le professeur avant le branchement

) FAIRE ( /4) 3/ Ce que j’observe… S’INFORMER ( /4)

Pour t’aider, complète le tableau avec tes résultats expérimentaux :

Lampe 1 (puissance P

1

) Lampe 2 (puissance P

2

) Générateur (puissance P

générateur

)

Tension U (V) 6,00 6,00 12 V

Intensité I (A) 0,30 0,30 0,30

Puissance P (W)

par calcul P

1

= 6,00 x 0,30= 1,8 W P

2

=6,00 x 0,30 = 1,8 W P

générateur

= 12 x 0,30 = 3,6 W

4/ J’analyse ….. RAISONNER ( / 3) en répondant aux questions ci-dessous :

a/ Peut-on dire que la puissance délivrée par le générateur P

générateur

est égale à la puissance totale délivrée dans le circuit P

totale

?

Oui, le générateur est le seul appareil délivrant de l’énergie dans le circuit  P

générateur

=

Ptotale

b/ Fais le calcul P

1

+ P

2

et compare avec P

générateur

? P

1

+ P

2

= 1,8 +1,8 = 3,6 W = P

générateur

=

Ptotale

c/ Qui a raison parmi ces physiciens ? C’est donc Louis de Broglie qui a raison.

Maintenant que tu connais la formule de la puissance, j’aimerai connaître la puissance totale (notée Ptotale) consommée d’une habitation.

On assimilera l’installation électrique de la maison par :

 2 lampes en série ayant pour caractéristiques

 Un générateur de tension continue 12 V

Matériel pour réaliser l’expérience (sois précis)

 6 fils

 Voltmètre

 Ampèremètre

 Générateur

 2 lampes de (6 V-0,3 A)

(3)

Tony Leparoux, professeur de physique-chimie Si une installation (maison, usine…) comporte plusieurs appareils électriques, alors la puissance électrique totale reçue par l’installation est égale à la somme des puissances reçue par chaque appareil de l’installation.

P totale = P 1 + P 2 + P 3 + P 4 + P 5 +…

Exemple :

Si vous utilisez chez vous en même temps ces trois appareils : lave-linge (2250 W), radiateur (1500 W) et une cafetière (800 W), la puissance électrique totale reçue vaudra : P

totale

= 2250 + 1500 + 800 = 4550 W

5/ Ce que conclus… COMUNIQUER ( /2) Si, dans une maison, on a 5 appareils en marche de puissance P

1

, P

2

, P

3

, P

4

et P

5

, quelle est la formule donnant la puissance totale P

totale

consommée ?

P totale = P

1

+ P

2

+ P

3

+ P

4

+P

5 Exercice :

APPLIQUER ( /3)

Un four de puissance 2500 W, un fer à repasser de puissance 1800 W et un sèche-cheveu de puissance 200 W fonctionnent en même temps sur 230 V.

1/ Quelle est la puissance totale consommée Ptotale ? Ptotale = 2500 + 1800 + 200 = 4500 W

2/ Quelle est l’intensité totale Itotale ? Itotale

= P

U = 4500

230 = 19,6 A
