Bonjour à toutes,
J’espère que vous allez bien ainsi que vos proches.
Je vous envoie le test que vous avez fait le 13 mars dernier car certaines ne l’ont pas très bien réussi surtout les exercices et particulièrement le dernier. Je vous invite donc à le refaire après avoir retravaillé votre cours. Vous recevrez la correction en fin de semaine.
Surtout prenez soin de vous, respectez bien les consignes pour peut-être sauver des vies et que ce confinement ne soit pas trop long.
Bon travail et bon courage à toutes.
M.P. Pirard

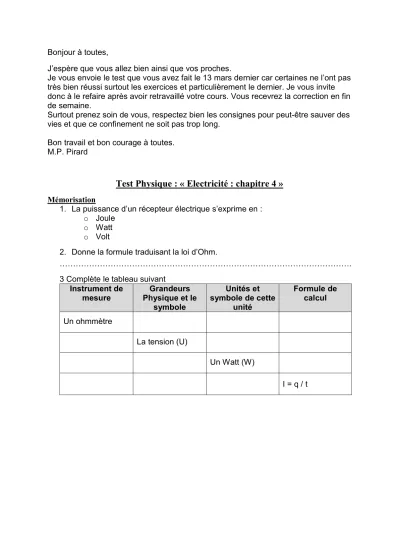

Test Physique : « Electricité : chapitre 4 »
Mémorisation
1. La puissance d’un récepteur électrique s’exprime en : o Joule
o Watt o Volt
2. Donne la formule traduisant la loi d’Ohm.
……….
3 Complète le tableau suivant Instrument de
mesure
Grandeurs Physique et le
symbole
Unités et symbole de cette
unité
Formule de calcul
Un ohmmètre
La tension (U)
Un Watt (W)
I = q / t
Appliquer
1) Quel est le montage correct ?
o a o b o c o d
2) La tension aux bornes de la pile est égale à 4 V. Qu’indique l’appareil de mesure ?
o 4 V o 0 V o 2 V
o Cela dépend de l’ampoule.
3) On considère le circuit ci-dessous. Si R1 > R2,
o l’ampèremètre A1 indique plus que l’ampèremètre A2
o l’ampèremètre A1 indique moins quel’ampèremètre A2
o les deux ampèremètres indiquent les mêmes valeurs o on ne sait pas, cela dépend des valeurs de R1
4) Dans le circuit ci-dessous, I = 3,5 A et I1 = 2 A. L’appareil symbolisé par un cercle mesure :
o l’intensité I et indique 3,5 A o l’intensité I1 et indique 2 A
o l’intensité I1 et indique moins de 2 A o l’intensité I2 et indique 1,5 A
5) Quelle diminution de sa facture par an d’électricité un ménage peut-il espérer (en euros) s’il remplace 8 ampoules à incandescence de 75 W par autant de spots LED 6 W, sachant qu’en moyenne toutes ces lampes restent allumés 4h par jour ? En estimant que le coût du kWh est de 0,25 euro.
………
………
………
………
6) Complète le tableau suivant sachant que L1 et L2 sont identiques
Tension Intensité Générateur 24 V
Ampoule L1 8 mA
Ampoule L2 6 V
Ampoule L3 0,04 A
Quelle sera l’intensité en L2 si j’ouvre l’interrupteur de L1 ? ………..
Que vaut la puissance du générateur ? ………
………..
