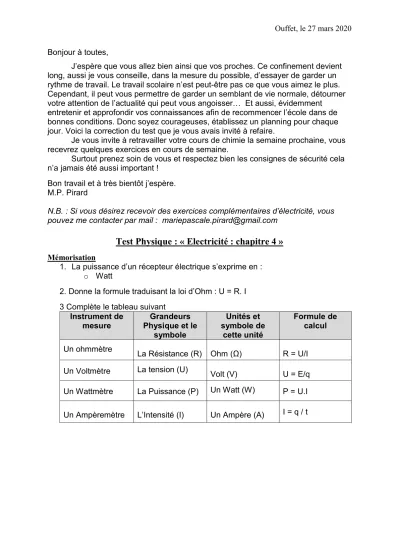

Test Physique : « Electricité : chapitre 4 »
Mémorisation
1. La puissance d’un récepteur électrique s’exprime en : o Watt
2. Donne la formule traduisant la loi d’Ohm : U = R. I 3 Complète le tableau suivant
Instrument de mesure
Grandeurs Physique et le
symbole
Unités et symbole de
cette unité
Formule de calcul Un ohmmètre
La Résistance (R) Ohm (Ω) R = U/I Un Voltmètre La tension (U) Volt (V) U = E/q Un Wattmètre La Puissance (P) Un Watt (W) P = U.I Un Ampèremètre L’Intensité (I) Un Ampère (A) I = q / t
Ouffet, le 27 mars 2020
Appliquer
1) Quel est le montage correct ?
o Le b car l’Ampèremètre doit se placer en série dans le circuit et le Voltmètre doit être connecté en //
2) La tension aux bornes de la pile est égale à 4 V. Qu’indique l’appareil de mesure ?
o 0 V car l’interrupteur est ouvert.
3) On considère le circuit ci-dessous. Si R1 > R2,
o les deux ampèremètres indiquent les mêmes valeurs
car dans un circuit en série , l’intensité ne varie pas
Ouffet, le 27 mars 2020
4) Dans le circuit ci-dessous, I = 3,5 A et I1 = 2 A. L’appareil symbolisé par un cercle mesure :
o l’intensité I1 et indique 2 A car l’ampèremètre est dans le circuit I1 et l’intensité I1 est de 2A (donnée)
5) Quelle diminution de sa facture par an d’électricité un ménage peut-il espérer (en euros) s’il remplace 8 ampoules à incandescence de 75 W par autant de spots LED 6 W, sachant qu’en moyenne toutes ces lampes restent allumés 4h par jour ? En estimant que le coût d’1 kWh est de 0,25 euro.
1. Calcul de l’énergie consommée par 8 ampoules de 75 W. (voir page 68) E = 8. 75W. 4h. 365,25 j = 876,6 kWh en 1 an et 1kWh = 0,25 € 1000
Coût = 876,6 . 0,25€ = 219,15 €
2. Calcul de l’énergie consommée par 8 LED de 6 W et du coût E = 8. 6W. 4h. 365,25 j = 70,13 kWh en 1 an
1000
Coût = 70,13 . 0,25€ = 17,53 €
Réponse : l’économie sera donc de 219,15 €– 17,53€ = 201,5€ (environ 200€ par an)
6) Complète le tableau suivant sachant que L1 et L2 sont identiques.
Tension Intensité Générateur 24 V 40 mA
Ampoule L1 6V 8 mA
Ampoule L2 6 V 32 mA Ampoule L3 18V 0,04 A = 40mA
L1 = 6V car identique à L2 L3= 18 V car L3 est en série avec L1 et donc L3+L1 = 24V Pour trouver les valeur de I, on applique les loi des intensités ! I3 = I1 + I2 donc I2 = 40mA -8mA = 32mA
Quelle sera l’intensité en L2 si j’ouvre l’interrupteur de L1 ? 40 mA car I ne varie pas (un seul circuit alors si pas de courant dans L1)
Que vaut la puissance du générateur ? P= U.I P = 24V. 40 mA = 0,96W
