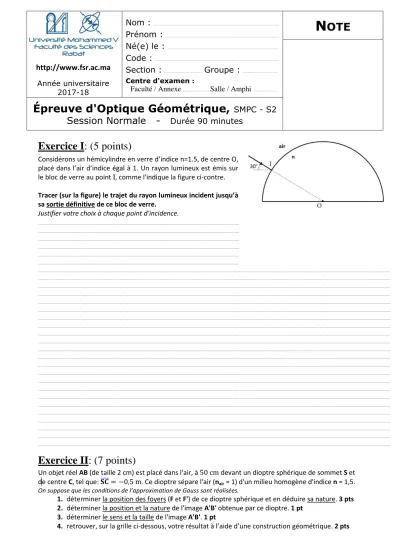

Exercice I: (5 points)
Considérons un hémicylindre en verre d’indice n=1.5, de centre O, placé dans l’air d’indice égal à 1. Un rayon lumineux est émis sur le bloc de verre au point I, comme l'indique la figure ci-contre.
Tracer (sur la figure) le trajet du rayon lumineux incident jusqu’à sa sortie définitive de ce bloc de verre.
Justifier votre choix à chaque point d'incidence.
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
Exercice II: (7 points)
Un objet réel AB (de taille 2 cm) est placé dans l'air, à 50 cm devant un dioptre sphérique de sommet S et de centre C, tel que: = −0,5 m. Ce dioptre sépare l'air (n air = 1) d'un milieu homogène d'indice n = 1,5.
On suppose que les conditions de l’approximation de Gauss sont réalisées.
1. déterminer la position des foyers (F et F') de ce dioptre sphérique et en déduire sa nature. 3 pts 2. déterminer la position et la nature de l'image A'B' obtenue par ce dioptre. 1 pt
3. déterminer le sens et la taille de l'image A'B'. 1 pt
4. retrouver, sur la grille ci-dessous, votre résultat à l’aide d’une construction géométrique. 2 pts http://www.fsr.ac.ma
Année universitaire 2017-18
Nom :
...Prénom :
...Né(e) le :
...Code :
...Section :
...Groupe :
...Centre d'examen :
Faculté / Annexe
...Salle / Amphi
...N OTE
Épreuve d'Optique Géométrique, SMPC - S2
Session Normale - Durée 90 minutes
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
Axe
optique
20 cm
1 cm
Exercice III: (8 points)
Soit un petit objet AB (de taille égale à 2 mm), placé à 20 cm devant une lentille mince L 1 , de centre optique O 1 et de distance focale f 1 '= − 16 cm. ( on suppose que les conditions de l’approximation de Gauss sont réalisées )
1. déterminer la position et la nature de l'image A 1 B 1 obtenue par la lentille L 1 . 1 pt 2. déterminer le sens et la taille de l'image A 1 B 1 . 1 pt
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
Une deuxième lentille L 2 , de centre optique O 2 et de distance focale f 2 '= +12 cm, est placée derrière la première lentille à une distance de 12 cm.
3. déterminer la position et la nature de l'image finale A 2 B 2 (image de A 1 B 1 par la lentille L 2 ). 1 pt 4. déterminer le sens et la taille de l'image finale A 2 B 2 . 1 pt
5. tracer, sur la grille ci-dessous, une construction géométrique des images A 1 B 1 et A 2 B 2 . 2 pts
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
