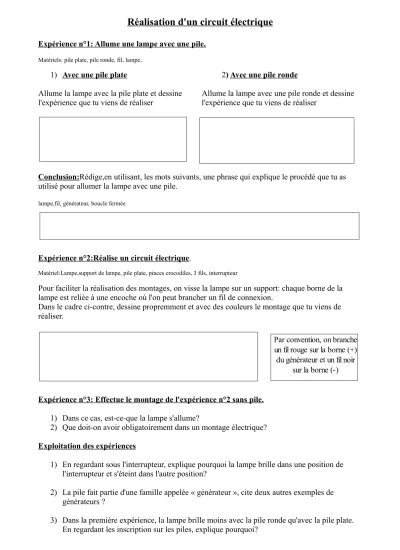

Réalisation d'un circuit électrique
Expérience n°1: Allume une lampe avec une pile.
Matériels: pile plate, pile ronde, fil, lampe.
1) Avec une pile plate 2) Avec une pile ronde
Allume la lampe avec la pile plate et dessine Allume la lampe avec une pile ronde et dessine l'expérience que tu viens de réaliser l'expérience que tu viens de réaliser
Conclusion:Rédige,en utilisant, les mots suivants, une phrase qui explique le procédé que tu as utilisé pour allumer la lampe avec une pile.
lampe,fil, générateur, boucle fermée
Expérience n°2:Réalise un circuit électrique.
Matériel:Lampe,support de lampe, pile plate, pinces crocodiles, 3 fils, interrupteur
Pour faciliter la réalisation des montages, on visse la lampe sur un support: chaque borne de la lampe est reliée à une encoche où l'on peut brancher un fil de connexion.
Dans le cadre ci-contre, dessine propremment et avec des couleurs le montage que tu viens de réaliser.
Expérience n°3: Effectue le montage de l'expérience n°2 sans pile.
1) Dans ce cas, est-ce-que la lampe s'allume?
2) Que doit-on avoir obligatoirement dans un montage électrique?
Exploitation des expériences
1) En regardant sous l'interrupteur, explique pourquoi la lampe brille dans une position de l'interrupteur et s'éteint dans l'autre position?
2) La pile fait partie d'une famille appelée « générateur », cite deux autres exemples de générateurs ?
3) Dans la première expérience, la lampe brille moins avec la pile ronde qu'avec la pile plate.
En regardant les inscription sur les piles, explique pourquoi?
Par convention, on branche un fil rouge sur la borne (+) du générateur et un fil noir
sur la borne (-)
