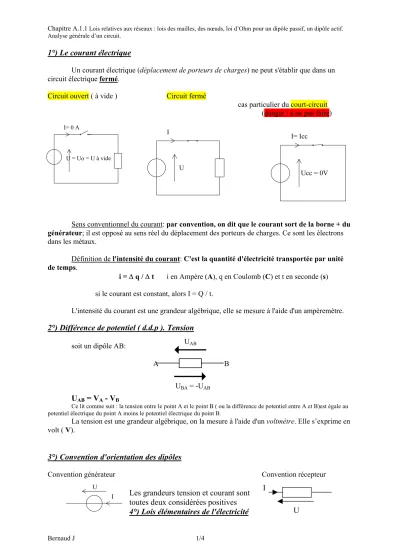

Chapitre A.1.1 Lois relatives aux réseaux : lois des mailles, des nœuds, loi d’Ohm pour un dipôle passif, un dipôle actif.

Analyse générale d’un circuit.

1°) Le courant électrique

U = Uo = U à vide I= 0 A

U I

Ucc = 0V I= Icc

U I

Un courant électrique (déplacement de porteurs de charges) ne peut s'établir que dans un circuit électrique fermé.

Circuit ouvert ( à vide ) Circuit fermé

cas particulier du court-circuit

(danger : à ne pas faire)

Sens conventionnel du courant: par convention, on dit que le courant sort de la borne + du générateur; il est opposé au sens réel du déplacement des porteurs de charges. Ce sont les électrons dans les métaux.

Définition de l'intensité du courant: C'est la quantité d'électricité transportée par unité de temps.

i = ∆ q / ∆ t i en Ampère (A), q en Coulomb (C) et t en seconde (s) si le courant est constant, alors I = Q / t.

L'intensité du courant est une grandeur algébrique, elle se mesure à l'aide d'un ampèremètre.

2°) Différence de potentiel ( d.d.p ). Tension

soit un dipôle AB:

UAB = VA - VB

Ce lit comme suit : la tension entre le point A et le point B ( ou la différence de potentiel entre A et B)est égale au potentiel électrique du point A moins le potentiel électrique du point B.

UAB

A B

UBA = -UAB

La tension est une grandeur algébrique, on la mesure à l'aide d'un voltmètre. Elle s’exprime en volt ( V).

3°) Convention d'orientation des dipôles

Convention générateur Convention récepteur

Les grandeurs tension et courant sont I toutes deux considérées positives 4°) Lois élémentaires de l'électricité U

Bernaud J 1/4

(2)

Chapitre A.1.1 Lois relatives aux réseaux : lois des mailles, des nœuds, loi d’Ohm pour un dipôle passif, un dipôle actif.

Analyse générale d’un circuit.

4.1) Loi des mailles

maille : chemin fermé passant par différents points d'un circuit.

On choisit un sens de parcours arbitraire de la maille et un point de départ.

On affecte le signe + aux tensions dont la flèche indique le même sens.

On affecte le signe - aux tensions dont la flèche indique le sens contraire.

La somme algébrique des tensions rencontrées dans la maille est nulle.

Exemple :

Loi de la maille bleue : U5 – U2 + U3 + U4 = 0 V Loi de la maille rouge : U1 – U5 – U6 = 0 V

4.2) Loi des noeuds

Un noeud est une connexion, qui relie trois fils au minimum. Il ne peut y avoir une accumulation de charges électriques en un noeud. La loi des noeuds traduit la conservation de la quantité d'électricité.

La somme des intensités des courants arrivant à un noeud est égale à la somme des intensités des courants sortant du même noeud.

U1

U6 U5

U4

U3 U2

I1

I1

I3

I4

I2 I2

C I5

B

A

Loi des nœuds en A : I1 + I2 + I3 = 0 A Loi des nœuds en B : I5 = I2 + I4

Loi des nœuds en C : I4 = I1 + I3 + I5

5°) Etude des dipôles linéaires passifs et actifs

Bernaud J 2/4

(3)

Chapitre A.1.1 Lois relatives aux réseaux : lois des mailles, des nœuds, loi d’Ohm pour un dipôle passif, un dipôle actif.

Analyse générale d’un circuit.

5.1) Dipôles passifs linéaires

C'est un dipôle récepteur, il ne fournit pas d'électricité. Sa caractéristique courant- tension passe par le point ( 0 A, 0 V ).

Exemples: résistor, diode, lampe...

5.1.1) Loi d'ohm pour un résistance en convention récepteur résistor

résistor

résistor R : résistance du résistor ( en Ohm Ω )

I

G : conductance du résistor ( en Siemens S ) avec G = 1 / R

U

I = G x U ou U = R x I ( ceci veut dire que la tension U est aux bornes du résistor R, et qu'il est traversé par le courant I ).

5.1.2) Association de résistors linéaires

Association série: Des dipôles sont en série lorsqu'ils sont traversés par le même courant et partagent une même connexion qui ne soit pas un nœud de courant.

=

R

2

R

1

R

éq

Réq = R1 + R2

En série, les résistances s'additionnent.

Association parallèle : Des dipôles sont en parallèle, lorsqu'ils sont soumis à la même tension et sont connectés bornes à bornes.

=

Géq = G1 + G2

2 1

2 1

*

R R R R R

éq= +

R

2

R

1

R

éq

En parallèle, les conductances s'additionnent.

Dans le cas de n résistances R égales :

n R

eq =

R

Applications : Diviseur de tension

U = R1 I + R2 I = (R1 + R2 )I donc I = U / (R1 + R2 ) or U2 = R2 I

on obtient

U

R *

2 1 2 2

= +

R R U R

2

U

1

I

I

1

=0 A R

1

U

2

Bernaud J 3/4

(4)

Chapitre A.1.1 Lois relatives aux réseaux : lois des mailles, des nœuds, loi d’Ohm pour un dipôle passif, un dipôle actif.

Analyse générale d’un circuit.

Diviseur de courant

R I R R

I *

2 1 1 2

= +

R

2

R

1

I

1

I

2

I

R I R R

I *

2 1 2 1

= +

U

5.1.3)Dipôles équivalents

Deux dipôles sont dits équivalents, si soumis à une même tension, ils sont traversés par un courant de même intensité; autrement dit ils ont la même caractéristique tension-courant.

5.2) Dipôles actifs linéaires

Leur caractéristique courant-tension ne passe pas par le point ( 0 , 0 ).

Exemples de dipôles linéaires actifs : moteur à courant continu, pile, électrolyseur...

Loi d'ohm généralisée

Electromoteur générateur Electromoteur récepteur

E

RI I

E

RI I

U U

U = E - R I U = E + R I

Exemple : machine à courant continu exemple : électrolyseur fonctionnant en générateur.

Bernaud J 4/4
