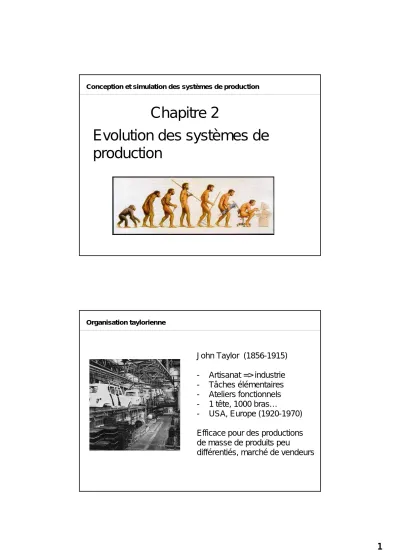

Chapitre 2
Evolution des systèmes de production
Conception et simulation des systèmes de production
Organisation taylorienne
John Taylor (1856-1915) - Artisanat => industrie - Tâches élémentaires - Ateliers fonctionnels - 1 tête, 1000 bras…
- USA, Europe (1920-1970) Efficace pour des productions de masse de produits peu
différentiés, marché de vendeurs
Caractéristiques
• Hiérarchie très développée
• Organisation cloisonnée où l’information circule de haut en bas
• Personnel peu qualifié nombreux (OS)
• Planification rigide
• Limitation des risques (contrôles SPC)
• Culture basée sur la méfiance
Organisation taylorienne
Organisation taylorienne
DIRECTION GENERALE
PLANNING
MONTAGE FABRICATION
ACHATS BT
MECANIQUE
Client
DIRECTION TECHNIQUE
DIRECTION
PRODUCTION DIRECTION VENTES
BT ELECTRIQUE
BT SOFTWARE
Organisation taylorienne
Organisation taylorienne
Les limites de l’organisation taylorienne :
• mal adaptée à la diversification des produits
• répond mal à une demande flexible
• ne répond plus aux attentes d’un personnel mieux formé
• temps de passage très long
«Le client peut choisir librement la couleur de sa voiture pour autant que ce soit le noir»
Henry Ford
Marché actuel : demande fluctuante de produits toujours plus personnalisés en petites séries
Alors que faire ?
Organisation taylorienne
La réponse de l’industrie automobile
1. Les systèmes flexibles d’assemblage (Flexible Assembly Systems ou FAS)
• automatisation du transport et de la manutention
• places de travail ergonomiques
• travail en groupe et/ou job enrichment
2. Les systèmes flexibles d’usinage (Flexible Manufacturing Systems ou FMS)
• automatisation du transport et de la manutention
• automatisation des opérations
• lot unitaire
Industrie automobile : FAS
Source : DIGITRON SA, Brügg
FIAT Mirafiori : LAM Lavorazione Asynchrona dei Motori
Buts :
• traiter de nombreuses variantes de moteurs
• diminuer l’absentéisme
• augmenter la qualité Contraintes :
• fabrication et montage séparés sur un très grand site
Industrie automobile : FAS
Caractéristiques :
• 2 équipes de 160 personnes
• 1600 moteurs par jour en 100 (!) variantes
• 10 îlots de montage successifs reliés par convoyeurs et stockages automatiques
• 12 postes individuels par îlot desservis par plateformes automatiques
• postes ouverts/fermés selon programme de production
• postes très ergonomiques
• opérateurs tournent dans et entre les îlots
• prise en compte de la productivité de chaque opérateur
• autocontrôle de la qualité entre opérations successives
• emploi massif de l’ordinateur
Industrie automobile : FAS
…puis l’analyse de la valeur est passée par là :
Les coûts et les délais étaient trop élevés:
• trop de variantes (100!)
• usinage et montage dans des locaux séparés : trop de transports internes
• le climat social avait changé suite à des grèves très dures (plus de robots et moins d’ouvriers…..)
• la fin des usines géantes
Usine de moteurs de Termoli 3
Industrie automobile : FMS (Termoli 3)
Conception du moteur FIRE 1000 selon les principes de l’analyse de la valeur et de l’ingéniérie simultanée
• chaîne transfert rigide ultra robotisée intégrant usinage, montage et contrôles de qualité
• flexibilité des procédés et non des produits : 3 moteurs de base (750, 1000 et 1100 cc) avec peu de variantes
• 2800 moteurs/jour en 3 équipes
• introduction de la fonction de « conducteur de machine » intégrant des responsabilités dans la gestion et la
maintenance du poste
• structure du personnel : 320 employés, 620 conducteurs, 400 maintenance, 300 contrôle qualité, 1200 ouvriers
Industrie automobile : FMS (Termoli 3)
En ligne Parallèles
Postes de travail
Rigide Flexible
Circulation des moteurs
Moyen Moyen Grand
Grand Nombre de variantes
Nombre de modèles
3 4
Types de moteur
Termoli 3 LAM
Produit
Comparaison LAM vs Termoli 3
Industrie automobile : FMS (Termoli 3)
69%
3 % 12 % 16 % 100 % 64%
10 % 18 % 8 % 100 % Matériel
Main d’œuvre directe Main d’œuvre indirecte Amortissements Total
FIRE 903 cc
Types de moteur
Termoli 3 LAM
Répartition des coûts
Comparaison LAM vs Termoli 3
Industrie automobile : FMS (Termoli 3)
- 47.5 - 22.5 - 41.5 1184 75 622 67
398 25 308 33 1582 100 930 100 Directe
Indirecte Total
Différence
%
LAM Termoli 3
Nombre % Nombre %
Main d’œuvre
Comparaison LAM vs Termoli 3
Plateforme moteur pour plusieurs marques
Industrie automobile : le travail en groupe
Apparition dans les années 1980 déjà chez Volvo, Saab et FIAT principalement
Buts recherchés
• Améliorer la qualité du produit par l’autocontrôle
• Augmenter la motivation au travail
• améliorer l’ergonomie des postes de travail
• réduire l’absentéisme
Un exemple : FIAT Mirafiori, montage des châssis
FIAT Mirafiori, montage des châssis
Performances:
• 800 châssis/jour, 2 équipes
• assemblage d’un châssis par 4 personnes en 14 minutes
Composition:
•32 plateforme automatiques
• 5 stations automatique de vissage et contrôle
• 12 postes doubles de montage
• stockage automatisé des châssis
• zone de préparation
• 5000 m2
Source : DIGITRON SA, Brügg
FIAT Mirafiori, montage des châssis
Source : DIGITRON SA, Brügg
FIAT Mirafiori, montage des châssis
Source : DIGITRON SA, Brügg
Evolution vers la technologie des îlots
Taylorisme Ilots de fabrication
Ateliers fonctionnels Travail individuel Rendement individuel Contrôle post mortem
Ilot par sous-ensemble Travail en groupe Rendement du groupe Autocontrôle
Quelques exemples de FAS / FMS
FAS DAIMLER BENZ
http://www.youtube.com/watch?v=VyJ2z_eD_is FMS
http://www.youtube.com/watch?v=wkddDUkKxsg
FAS / FMS : succès et échecs
« Le succès a de nombreux pères, mais l’échec est orphelin »
Nicolas Hayek
«
La délégation des échecs est une tâche
essentielle du management »
FAS / FMS : succès et échecs
Entreprise de matriçage à chaud
• PME traditionnelle de 140 personnes, parc de machines ancien, personnel de production peu qualifié
• pièces en alliage non ferreux (bronze, laiton, cuivre…)
• application : robinetterie, bâtis etc.
• moules et pressage à chaud
Moderniser = automatiser
FAS / FMS : succès et échecs
Distributeur de barres Scie automatique
Convoyeurs et bras manipulateur Four à induction
Bras manipulateur
Presse automatique 1600 tonnes
FAS / FMS : succès et échecs
Problèmes constatés :
•blocage de la scie automatique
• refroidissement du lopin entre four et presse
• absence de mode manuel
• interfaces hétéroclites et mal défini
• rentabilité largement insuffisante (gouffre financier)
• utilisation ~3h par jour, seuil de rentabilité à 15h/jour
• opérateurs mal formés
• maintenance inexistante
• arrêts et pannes fréquents dès le départ du fournisseur
FAS / FMS : succès et échecs
Corrections apportées :
1. Trouver des clients…..
2. Former le personnel et garantir la maintenance 3. Simplifier le système :
- suppression de la scie et achat de billots coupés - mettre le four tout près de la presse
- introduire un mode manuel 4. Rendre l’outil plus polyvalent
Attention au syndrome de Cheops !
FAS / FMS : Les 7 péchés capitaux
1. Tu n’introduiras pas une technologie inadaptée
2. Tu t’assureras qu’une demande suffisante est présente 3. Tu écriras un cahier des charges que tu discuteras 4. Tu ne compliqueras pas le système pour rien 5. Tu n’augmenteras pas les interfaces en vain 6. Tu n’oublieras pas d’organiser la maintenance
7. Tu ne négligeras pas la formation de tes collaborateurs Jerome Bosch (~1453 - ~1516)
FAS / FMS : Les 7 péchés capitaux
demande
temps Fortes fluctuations de la demande sur des intervalles
de plus en plus courts FLEXIBILITE Le problème des coûts fixes
Centre de Production 0
Ouvrier FR.-
300
200
100 1x
5x PRODUCTIVITE
variable
fixes
Le dilemne de l’industrie manufacturière
