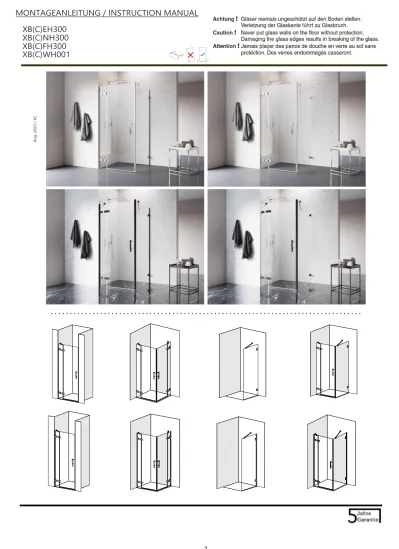

XB(C)EH300 XB(C)FH300 XB(C)NH300 XB(C)WH001
MONTAGEANLEITUNG / INSTRUCTION MANUAL
Zum Aufbau benötigen Sie for mounting you need
pour l’installation il vous faut
Mitgeliefertes Montagematerial supplied assembly material matériaux pour assemblage
Ø 5 x 60
SW 2,5 S W 4
TX 30
C 8852
D = 6 x 36
Ø 6 mm
Ø 5 mm
XB(C)EH300
rahmenlos frameless sans profil
mit Profi with profile avec profil
Eckeinstieg -- Seite 4-7 corner entry -- page 4-7 entrée d`angle -- page 4-7
Fronteinstieg -- Seite 4-10 front entry -- page 4-10 entrée avant -- page 4-10
Nische -- Seite 4-7 + 11 niche -- page 4-7 + 11 niche -- page 4-7 + 11
Walk-In -- Seite 8-10 walk-in -- page 8-10 walk-in -- page 8-10
XB(C)FH300
XB(C)NH300
XB(C)WH001
Montageanleitung für Linksanschlag (Rechtsanschlag = spiegelbildlich)
Assembly instructions for left hand mounting (right hand mounting = mirror inverted)
instruction d‘assemblage pour charnière à gauche (à droîte = inversé latéralement)
900
900
870-872
872-882 770-772
Festteil + Tür fixed part + door partie fixe + porte
772-782 970-972
972-982 1000
1000 800
800
d1 (mm) Elementmaß element dimension dimension de ´lélément
Elementmaß element dimension dimension de ´lélément
d1 (mm)
C 8627 C 4163 C 4198-1000
C 8098 C 8647
C 4182 C 4166 (C4167) C 8622
C 8626
Mitgeliefertes Montagematerial supplied assembly material matériaux pour assemblage
2x
D=6x 36
5.0 x 60
2x 1x
200 mm213 mm
1
C 8098 C 8647
B A
2 mm C8852
ERM
2 3
4
5 C 4182
16 Nm
C 4166 (C 4167)
C 8622
C 4166 (C 4167)
16 Nm
C 8622 A
A B
B C
C A
B
C 4182
C
C 4182
C
C 4182
ERM
D
C 8852
C 8623
B
C 8622
C
C8627 + C8627 C8627 + C8627
d1
7
A
D
!
!
Magnetprofil G8627 nur unten kürzen.
Magnet profile G8627 only shorten at bottom
Profilé magnétique accourcier au bout au-dessous seulement.
C 8627 D
C 8627 C
C 8626 A
C 8627 E
G8623 B
F 45°
6
8
16 Nm
C 4166 (C 4167) H
G
A
B
C 4182
C 8098 Tür / door / porte
Tür / door / porte
C
5 - 15 mm
24h
X
! !
!
!
!
!
!
A
OK
ca. 150 mm
9
10
900
900
870-872
872-882 770-772
Seitenteil side panel panneau latéral
772-782 970-972 1170-1172
1172-1182 1370-1372
1372-1382 972-982 1000
1200
1200 1400
1400 1000 800
800
d1 (mm)
d1 (mm)
Montageanleitung für Rechtsanschlag (Linksanschlag = spiegelbildlich)
Assembly instructions for right hand mounting (left hand mounting = mirror inverted)
instruction d‘assemblage pour charnière à droîte (à gauche = inversé latéralemant)
Mitgeliefertes Montagematerial supplied assembly material matériaux pour assemblage
2x
D = 6 x 36
5.0 x 60
2x
200 mm213 mm
Elementmaß Maße inkl. Magnetprofil
element dimension dimensions incl. magnetic Profile
dimension de l‘élément dimensions avec profil magnétique
Elementmaß Maße inkl. Magnetprofil
element dimension dimensions incl. magnetic profile
dimension de l‘élément dimensions avec profil magnétique
C 8098 C 4198-1000
C 8627
C 4182
C 8647
1
C 8647 C 80982mm
B A 2x
C8852
2
4
5
ERM ERM
3
B A
E E
G C
C 8627 F
C
B C 4182
C 8098 E
C 4182
C 4182
C8627 + C8627 C8627 + C8627
D
C 8852
D A
A
ca. 150 mm
6
C 4198-1000
24h
X
24h
X
7
! !
!
!
! !
!
!
!
!
!
!
!
!
A
C 8050G8627 + G8627
24h
X
A
881-891 781-791
Festteil+Tür Fixed part + door Partie fixe + porte
981-991 800
d1 (mm)
1
2 3
Elementmaß element dimension dimension de l‘élément
C 8050
C 8627 C 8627
900 1000
d1
d2
785-787 790-792 795-797 800
800 800
d1
Modell
800er 785 bis 802 800-802
900 900 900
900er 885 bis 902
1000 1000 1000
1000er 985 bis1002 15
800
900 1000
20 25 30
770-772 770-772 770-772 770-772 885-887
890-892 895-897 900-902
15 20 25 30
870-872 870-872 870-872 870-872 15
20 25 30
970-972 970-972 970-972 970-972 985-987
990-992 995-997 1000-1002
787-797 792-802 797-807 800
800 800
d1
Modell
800er 787 bis 812 802-812
900 900 900
900er 887 bis 912
1000 1000 1000
1000er 987 bis1012 15
800
900 1000
20 25 30
772-782
887-897 892-902 897-907 902-912
15 20 25 30
872-882
15 20 25 30
972-982 987-997
992-1002 997-1007 1002-1012
772-782 772-782 772-782
872-882 872-882 872-882
972-982 972-982 972-982
785-787 790-792 795-797 800
d2
Modell
800er 785 bis 802 800-802
900
900er 885 bis 902
1000 1000er
985 bis1002 15
20 25 30
770-772 770-772 770-772 770-772 885-887
890-892 895-897 900-902
15 20 25 30
870-872 870-872 870-872 870-872 15
20 25 30
970-972 970-972 970-972 970-972 985-987
990-992 995-997 1000-1002
1200 1200er
1185 bis1202 15
20 25 30
1170-1172 1185-1187
1190-1192 1195-1197 1200-1202
1400 1400er
1385 bis1402 15
20 25 30
1370-1372 1385-1387
1390-1392 1395-1397 1400-1402 800
800 800 900 900 900 1000 1000 1000 1200 1200 1200 1400 1400 1400
1170-1172 1170-1172 1170-1172
1370-1372 1370-1372 1370-1372
800
d2
Modell
800er 787 bis 812
900 900er
887 bis 912
1000 1000er
987 bis1012 15
20 25 30
772-782
15 20 25 30
872-882
15 20 25 30
972-982
1200 1200er
1187 bis1212 15
20 25 30
1172-1182 1187-1197
1192-1202 1197-1207 1202-1212
1400 1400er
1387 bis1412 15
20 25 30
1372-1382 1387-1397
1392-1402 1397-1407 1402-1412 800
800 800 900 900 900 1000 1000 1000 1200 1200 1200 1400 1400 1400
772-782 772-782 772-782
872-882 872-882 872-882
972-982 972-982 972-982
1172-1182 1172-1182 1172-1182
1372-1382 1372-1382 1372-1382 787-797
792-802 797-807 802-812 887-897 892-902 897-907 902-912 987-997 992-1002 997-1007 1002-1012
ERM
ERM ERM
ERM
Festteil + Tür + Seitenteil fixed part + door + side panel partie fixe + porte + panneau latéral
Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation
Einrückmaß indent dimension dimension de retrait Einrückmaß indent dimension dimension de retrait
Elementmaß element dimension dimension de l‘élément Elementmaß element dimension dimension de l‘élément
Duschtasse shower tray receveur de douche
Duschtasse shower tray receveur de douche Duschtasse shower tray receveur de douche
Duschtasse shower tray receveur de douche
Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation
Einrückmaß indent dimension dimension de retrait Einrückmaß indent dimension dimension de retrait
Elementmaß element dimension dimension de l‘élément Elementmaß element dimension dimension de l‘élément
d1
d1
785-787 790-792 795-797 800
800 800
ERMERM
d1
Modell
800er 785 bis 802 800-802
900 900 900
900er 885 bis 902
1000 1000 1000
1000er 985 bis1002 15
800
900
1000
20 25 30
770-772 770-772 770-772 770-772 885-887
890-892 895-897 900-902
15 20 25 30
870-872 870-872 870-872 870-872 15
20 25 30
970-972 970-972 970-972 970-972 985-987
990-992 995-997 1000-1002
787-797 792-802 797-807 800
800 800
d1
Modell
800er 787 bis 812 802-812
900 900 900
900er 887 bis 912
1000 1000 1000
1000er 987 bis1012 15
800
900
1000
20 25 30
772-782
887-897 892-902 897-907 902-912
15 20 25 30
872-882
15 20 25 30
972-982 987-997
992-1002 997-1007 1002-1012
772-782 772-782 772-782
872-882 872-882 872-882
972-982 972-982 972-982
d1
800
d1
Modell
900 1000
754-756 854-856 954-956 1200 1154-1156 1400 1354-1356
800
d1
Modell
900 1000
756-766
1200 1400
856-866 956-966 1156-1166 1356-1366
d1
800
d1
Modell
900 1000
781-791 881-891 981-991
Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation
Duschtasseneinbaumaß shower tray bases installation dimensions receveurs de douche dimension d‘installation Einrückmaß indent dimension dimension de retrait
Einrückmaß indent dimension dimension de retrait Elementmaß element dimension dimension de l‘élément
Elementmaß element dimension dimension de l‘élément Elementmaß Maße ohne Magnetprofil element dimension dimensions without magnetic profile dimension de l‘élément dimensions sans profil magnétique Elementmaß Maße ohne Magnetprofil element dimension dimensions without magnetic profile dimension de l‘élément dimensions sans profil magnétique
Seitenteil side panel panneau latéral
Festteil + Tür fixed part + door partie fixe + porte Festteil + Tür + Festteil + Tür
fixed part + door + fixed part + door partie fixe + porte + partie fixe + porte
Elementmaß element dimension dimension de l‘élément Duschtasse shower tray receveur de douche
Duschtasse shower tray receveur de douche
